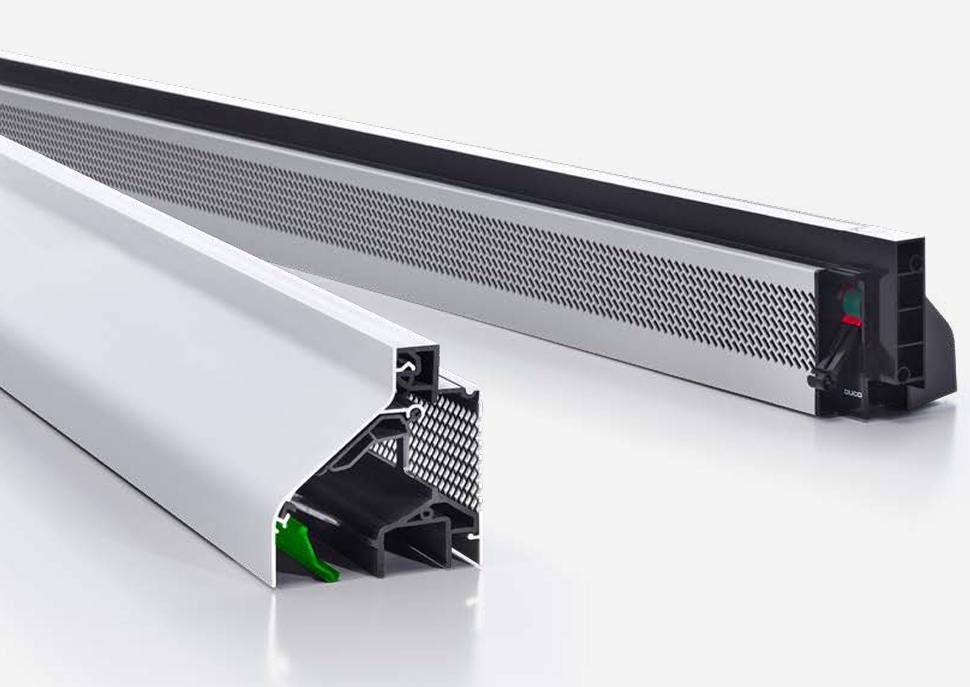

DucoLine 10/17/23 ‘ZR’  Eén rooster, verkrijgbaar met drie verschillende luchtdoorlaten.

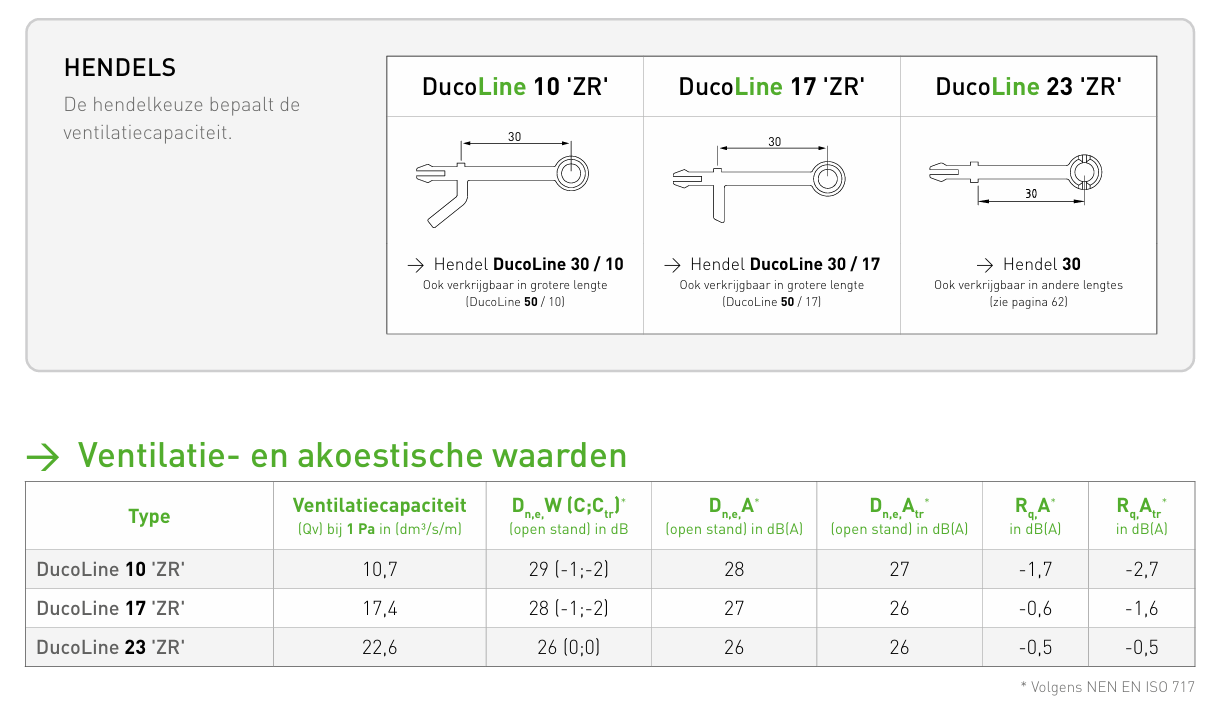

DucoLine 10/17/23 ‘ZR’ is een zelfregelend klepventilatierooster dat elke ruimte van optimale ventilatie voorziet. Het ontwerp van de binnenzijde heeft een volledig vlak binnenrooster. De keuze van de hendel bepaalt de ventilatiecapaciteit.

• Eén rooster, verkrijgbaar met drie verschillende luchtdoorlaten
• Glasaftrek 80mm
• Uitstekende thermische werking
• Volledig vlak binnenrooster
• Toepasbaar bij elke glasdikte van 20mm tot 46 mm

Kenmerken

• Eén rooster, verkrijgbaar met drie verschillende luchtdoorlaten
• Glasaftrek 80mm
• Uitstekende thermische werking
• Volledig vlak binnenrooster
• Toepasbaar bij glasdikte vanaf 20/ 24/ 28/ 32/ 36/ 42 en 46 mm

Technische specificaties

• U-waarde: 2,81 W/m²K
• Glasaftrek: 80mm
• Water- en winddichtheid: (gesloten stand): 650 Pa
• Roosterhoogte: 95 mm

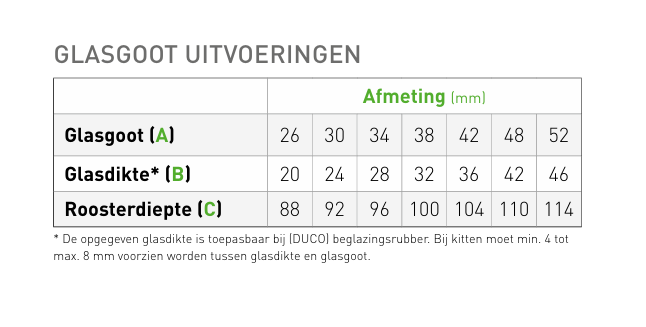

• Verkrijgbare glasgootbreedtes: 26, 30, 34, 38, 42, 48, 52 mm

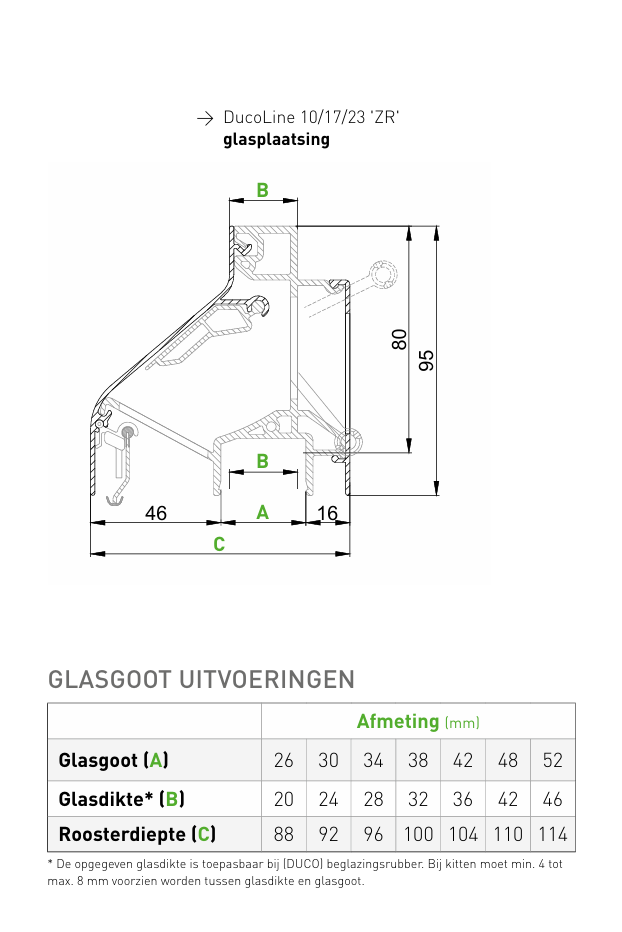

Berekening glasgoot

• Glasdikte 20/21 is toepasbaar bij (Duco) beglazingsrubber – Glasgoot 26
• Glasdikte 24 is toepasbaar bij (Duco) beglazingsrubber – Glasgoot 30
• dubbel glas met gebruik van glasband van bijvoorbeeld 4mm geldt: de breedte van de glasgoot moet overeenkomen met de dikte van de isolatieglas ruit + ca. 5-7 mm voor het beglazingsband (afhankelijk dikte glasband).
  Voorbeeld: Isolatieglas 5mm – 12mm – 4mm = 21mm glasdikte:
  Kies een glasgootbreedte van 26 mm = 4 mm band + 5 mm glas + 12 mm spouw + 4 mm glas + 4 mm band.
• dubbelglas met gebruik van ducoton glasrubber: breedte van de glasgoot = dikte van het glas + ca. 6 mm.
  Dit is een speciaal rubber wat in de glasgoot past en het glas aan de bovenzijde inklemt.

Toepassing

DucoLine 10/17/23 ‘ZR’ is een zelfregelend klepventilatierooster
dat elke ruimte van optimale ventilatie voorziet. Het ontwerp van
de binnenzijde heeft een volledig vlak binnenrooster. De keuze
van de hendel bepaalt de ventilatiecapaciteit.
