Enkelglas

Gelaagd glas

Gelaagd glas bestaat uit twee of meer ruiten, die met elkaar zijn verbonden door een transparante en onzichtbare tussenlaag van kunststof (p.v.b. folie van 1,2 of meerdere lagen op elkaar). Bijvoorbeeld 33.1 (6.37mm) of 44.2(8.74mm) glas.  Een voorruit van een auto is gemaakt van gehard/gelaagd glas. Het grote voordeel van gelaagd glas is dat er geen stukken uitvallen als het breekt. Die kunststof tussenlaag houdt alles bij elkaar. Gelaagd glas is aan te bevelen voor bijvoorbeeld balkonruiten, balustrades, beloopbaar glas en op al die plaatsen waar een kans bestaat dat iemand door het glas (naar beneden) kan vallen. Ook heeft het pvb folie een geluiddempende en diefstal werende werking. Tevens is er een acoustische folie die extra geluidwerend is.



Gehard glas

Gehard glas is ongeveer 5x zo sterk als gewoon glas van dezelfde dikte. Bij breuk valt het uit elkaar in veel kleine stukjes (zoals bijvoorbeeld de zij- en achterruit in een auto en een bushokje), die geen diepe wonden kunnen veroorzaken. Gehard glas is dus ideaal om toe te passen op plaatsen waar veel veiligheid belangrijk is zoals in de badkamer of voor glazen binnendeuren. Ook is gehard glas hittebestendig tot ca 400 graden. Het is geen glas voor kachelruitjes, maar is heel geschikt om in de keuken achter de kookplaat of fornuis te plaatsen. Het glas is daar ook heel hygiënisch schoon te houden vergeleken met tegels met voegen. Het is in transparant, mat transparant, getint grijs, getint brons en vele RAL kleuren lak op de achterzijde verkrijgbaar.

Gehard – gelaagd glas

Zo kan gelaagd glas en gehard glas ook gecombineerd worden. Dan zijn de 2 geharde glasplaten met de p.v.b. folie met elkaar gelaagd, zogenaamd gehard/gelaagd glas. Deze glasplaat kan op zichzelf staan voor een balustrade waar ook gaten in geboord kunnen worden voor punthouders bijvoorbeeld. Dit type glas wordt ook toegepast bij beloopbaar glas. Dat is samengesteld met 3 glasplaten gehard glas met 2×2 folielagen tussen de glasplaten.

Maar het kan ook toegepast worden bij dubbelglas bijvoorbeeld met 1 zijde gehard/gelaagd glas en de andere zijde met hetzelfde of alleen gelaagd of alleen gehard of een andere keuze glassoort afhankelijk van de situatie.  Dit wordt soms gekozen bij isolatieglas dat toegepast wordt in een daklicht of lichtstraat of serre met een hellingsgraad waar het glas kwetsbaarder is voor invloeden van buitenaf onder andere hagel, veel sneeuw of veel wind (in de polder of aan de kust). Bij glas onder een hellingsgraad boven het hoofd dient de (binnenste) ruit altijd minimaal gelaagd glas 44.2 te zijn. Dat is 4mm glas met 2 lagen folie en nog een 4mm glasplaat aan elkaar geseald. De totale dikte is dan 8.74mm.

Glas snel kan breken en/of waar veiligheid voorop staat. Zoals douchedeur of douchewand, bij binnendeuren en buitenpuien. Bij isolatie glas wordt gehard glas ook toegepast om breuk door slagschaduw te voorkomen (ongelijke opwarming in 1 ruit vanwege tegelijkertijd de zon en schaduw). Ook is gehard glas warmte- en hittebestendig tot ca. 400 graden voor achter de kookplaat/fornuis of op tafel waar een kop koffie het glas plaatselijk opwarmt en breuk kan veroorzaken.

WAT IS DE GLASMAAT?

Enkelglas:
De glasmaat is de strak gemeten maat – speling vanwege de *fabriekstoleranties = netto glasmaat

Let op, u bestelt bij ons de netto glasmaten en u dient deze maten zelf te bepalen.
Je bent zelf verantwoordelijk voor een juiste opgave van de afmetingen van het glas.

Onderstaande tabel geeft aan dat de door de fabriek gesneden afmeting van een bepaalde dikte glas af kan/mag wijken met onderstaande mm qua breedte/hoogte.
Zorgt zelf voor voldoende omtrekspeling.

Glasdikte in

mm

  *Fabriekstolerantie in mm




Voor breedte en hoogte < 1,5 m

Voor breedte en hoogte > 1,5 m

2-3-4-5-6

± 2 mm

± 3 mm

8-10-12

± 3 mm

± 4 mm

15-19-25

± 5 mm

± 6 mm


• Afbeeldingen in de webwinkel kunnen afwijken van de werkelijkheid. Hier kunnen geen rechten aan ontleend worden.
• Afwijkingen van bovenstaande uitgangspunten dienen altijd gemeld te worden aan Glasmaatje.



Dubbel glas opmeten

Kozijn binnenkant – De dagmaat is de maat van de ruit (precies tussen de kozijnbalken en eventueel glaslatten) die je daadwerkelijk ziet.

Kozijn buitenkant  –  De sponningmaat is de maat van het kozijn van binnenuit de sleuf waar het glas inkomt.

1. Oud dubbelglas vervangen

Indien de oude ruit nu nog gemonteerd zit, dan meet u precies de ruit aan de binnenzijde van het kozijn de zogenaamde ‘dagmaat’ (de glaslatten zijn nog gemonteerd).

U telt hier 24mm per hoogte en per breedte bij op om de juiste te bestellen glasmaat te berekenen.
Voorbeeld:
U meet 1402 mm x  841 mm dagmaat.
Te bestellen glasmaat is dan 1426 mm x 865 mm

2. Dubbel glas in een nieuw kozijn of u heeft het glas al verwijderd

U meet de sponningmaat ( sponning is de sleuf waar het glas in geplaatst wordt) en u trekt daar 10mm vanaf om de glasmaat te krijgen. *
Voorbeeld
U meet 1402 mm x 841 mm sponningmaat.
Glasmaat word dan 1402 mm – 10 mm = 1392mm
Glasmaat voor het bestellen word dan 1392 mm x 831 mm

*De 10 mmm eraf geeft rondom per zijde de benodigde 5mm extra ventilatieruimte die in de spouwruimte valt. De ruit wordt altijd nog met glasblokjes gesteund/gevuld om netjes op zijn plek te staan. Als er eventueel toch nog glasmaatafwijking is kan dat opgevangen door de sponning sleuf bij te frezen/schaven en/of door de dikte van de blokjes aan te passen.

Isolatieglas

WAT IS DE GLASMAAT?

Isolatieglas:
De glasmaat is als u meet in het kozijn (zonder glas) de sponningmaat – speling rondom
= netto glasmaat. Dit zijn de maten die je bij bestelling invult.
Voor isolatieglas moet 5mm per zijde speling worden genomen.
Dus de aftrek is 10mm horizontaal en 10mm verticaal.
Voorbeeld: strak gemeten in het kozijn is de maat 694mm breed x 1944mm hoog wordt de glasmaat B 684mm x H 1934mm.
Als u het glas opmeet terwijl het nog in het kozijn met de glaslatten zit (dagmaat meting), dan meet u het glas wat u ziet en telt u daar 24mm bij op voor de breedte en de hoogte.
Voorbeeld: 650 mm breedte x 1500 mm hoogte wordt de glasmaat B 674mm x  H 1524mm.

Dubbel glas opmeten

Kozijn binnenkant – De dagmaat is de maat van de ruit (precies tussen de kozijnbalken en eventueel glaslatten) die je daadwerkelijk ziet.

Kozijn buitenkant  –  De sponningmaat is de maat van het kozijn van binnenuit de sleuf waar het glas inkomt.

1. Oud dubbelglas vervangen

Indien de oude ruit nu nog gemonteerd zit, dan meet u precies de ruit aan de binnenzijde van het kozijn de zogenaamde ‘dagmaat’ (de glaslatten zijn nog gemonteerd).

U telt hier 24mm per hoogte en per breedte bij op om de juiste te bestellen glasmaat te berekenen.
Voorbeeld
U meet 1402 mm x  841 mm dagmaat.
Te bestellen glasmaat is dan 1426 mm x 865 mm

2. Dubbel glas in een nieuw kozijn of u heeft het glas al verwijderd

U meet de sponningmaat ( sponning is de sleuf waar het glas in geplaatst wordt) en u trekt daar 10mm vanaf om de glasmaat te krijgen. *
Voorbeeld
U meet 1402 mm x 841 mm sponningmaat.
Glasmaat word dan 1402 mm – 10 mm = 1392mm
Glasmaat voor het bestellen word dan 1392 mm x 831 mm

*De 10 mmm eraf geeft rondom per zijde de benodigde 5mm extra ventilatietruimte die in de spouwruimte valt. De ruit wordt altijd nog met glasblokjes gesteunt/gevuld om netjes op zijn plek te staan. Als er eventueel toch nog glasmaatafwijking is kan dat opgevangen door de sponning sleuf bij te frezen/schafen en/of door de dikte van de blokjes aan te passen.

Hoe bepaal ik de glasdikte?

Bepaling van de minimum glasdikte volgens NEN 2608 voor isolatieglas
Glasdikte buiten/binnen    Maximum oppervlakte    Bijvoorbeeld
5mm / 4mm                    2.26 m2              150cm  x  150cm =  2.25 m2
6mm / 4mm                    2.84 m2              170cm  x  167cm =  2.84 m2
6mm / 5mm                    3.46 m2              190cm  x  180cm =  3.42 m2
8mm / 5mm                    4.84 m2              250cm  x  192cm =  4.80 m2

De sponningmaat is de maat van het kozijn vanuit de sleuf waar het glas in komt. De glasmaat die u moet hanteren is dus de sponningmaat – 1 cm speling.
De 1 cm is benodigd voor de ventilatieruimte rondom de ruit en hier wordt dus meestal 0.5 cm per zijde voor genomen. Vandaar een aftrek van 1 cm horizontaal en 1 cm verticaal.

De dagmaat is de maat van de ruit die u daadwerkelijk ziet.
Voor het vervangen van een bestaande ruit meet u de ruit aan de binnenzijde  (zogenaamde dagmaat) van het kozijn
en telt hier vervolgens  24 mm (2,4 cm) bij op om de glasmaat te krijgen. (24mm = de benodigde ruimte dat het glas in de sponning valt en de benodigde ventilatieruimte)

De breedte van de roosters hetzelfde aanhouden als de glas breedte. De rooster aftrek voor het glas staat vermeld in de producten van elk type rooster.

Dus indien de glasaftrek 80mm is (vermeldt in de informatie van het roostertype), haalt u 80mm van de hoogte van het glas af. Ons rooster van Duco heeft ieder geval de glasaftrek van 8omm.

Bij het artikel ventilatierooster zelf in de webwinkel wordt uitgelegd hoe u uit kan rekenen welke glasgoot die u bij het rooster moet kiezen, nodig heeft.

Uitgebreide beschrijving van monteren van isolatieglas

Het plaatsen van dubbele beglazing moet voldoen aan bepaalde normeringen, zoals de nen3576 en de NPR3577. Dit zijn normen ( eisen) waarin precies omschreven staat hoe dubbele beglazing geplaatst moet worden. Belangrijkste is dat de isolerende beglazing NERGENS in contact mag staan met het hout van het kozijn en sponning. Daarom moet het glas geplaatst worden met behulp van steunblokjes, stelblokjes en pe-band.

Vooral bij het glas in de onderdorpel moet veel aandacht besteed worden.
Wanneer op deze plaats op een of andere manier vocht bij het isolerend glas komt kan dit de randverbinding ( kit ) aantasten waardoor op den duur lekkage aan het isolerend glas ontstaat.

Voor je gaat beginnen met het beglazen van houten kozijnen is het belangrijk dat je het houtwerk voorzien van een goede grondlaag, over het algemeen wordt dit bereikt door twee keer te overschilderen. Dit is belangrijk zodat eventueel vocht minder makkelijk in het hout kan trekken

Steunblokjes plaatsen

Omdat de sponning van de onderdorpel vrijwel altijd schuin afloopt (afwaterend) worden 2 wigvormige (keggen) steunblokjes geplaatst. De blokjes worden ± 1/4 van de sponninglente uit de hoek geplaatst. Plaats NOOIT meer dan 2 blokjes, bij meerdere blokjes kan de ruit gaan “wankelen”

De wigvormige steunblokjes zijn van hard polypropyleen kunststof en hebben een dikte van 8 naar 4mm. en een lengte van 100 mm. De breedte hangt af van de dikte van de isolerende beglazing. De breedte van HR++ glas is 4 – 15 – 5 mm. totaal 24 mm. je gebruikt hier steunblokjes van 24 mm. breed. Wanneer het glas niet op de wigvormige blokjes geplaatst wordt gaat de buitenste glasplaat door zijn eigen gewicht “zakken”. Waardoor je kans loopt dat de ruit lek raakt en deze vervangen dient te worden.

Stelblokjes komen naast het glas in de sponning, ze worden om 2 redenen aangebracht:
1. Om te voorkomen dat het glas in aanraking komt met de sponning, ze fungeren dus als afstandhouders.
2. Om te zorgen dat het isolerende glas niet gaat verschuiven door zijn eigen gewicht.
dit is vooral belangrijk bij bijvoorbeeld tuimelramen.

Het plaatsen van PE glasband

Rondom in de sponning en op al de de glaslatten wordt celband (PE band ) geplakt.
Pe-band of celband is een zacht rubberachtig materiaal met een kleefstrip, het is verkrijgbaat in rollen of op haspels in wit en zwart. Het celband dat je officieel dient te gebruiken heeft een maat van 9x4mm. Het celband moet zo aangebracht worden dat er een kitvoeg ontstaat van 6 mm. hoog.

Vaak plaatst men het celband onderin de sponning en onderaan de glaslat, dit is fout omdat de kitvoeg dan te diep wordt.

Door het pe-band rondom in de sponning te plaatsen wordt de druk van het isolerend glas gelijkmatig over het gehele raam verdeeld, deze druk wordt opgebouwd door bijvoorbeel windbelasting. Tegelijkertijd voorkomt men dat nergens het glas met het hout van kozijn of glaslatten in aanraking komt.

Het plaatsen van de ruit

Het isolerend glas wordt in de sponning geplaatst en de glaslatten worden aangebracht. Let op dat je blokjes geheel onder de ruit zitten. En plaats de ruit met de sticker naar buiten, dit is van belang omdat de buiten en binnen glasblad verschillend zijn van maat in verband met spiegeling moet de dikste glasplaat aan de buitenzijde zitten.

Ventilerend beglazen met de neuslat

Onderin de sponning wordt een neuslat toegepast. Deze neuslat wordt op kunststof stelblokjes geplaatst en valt voor een gedeelte over de onderdorpel. Op deze manier kan er lucht onder de glaslat doorblazen waardoor eventueel condensvocht kan verdwijnen, je dient hiervoor altijd blokjes te gebruiken met een dikte van 5 mm. Ook moet neus van de neuslat ± 5 mm. buiten de onderdorpel uitsteken voor een goede ventilatie.

De neuslat wordt 8 mm. korter afgezaagd als de sponningbreedte. Aan iedere kant ontstaat een ruimte van 4 mm. Deze ruimte wordt later opgevuld met een elastische beglazingskit (het beste product hiervoor is Combifit Uniglas). Dit wordt gedaan om het werken van het hout ( krimpen en uitzetten ) op te vangen. Doe je dit niet dan zou door het ontstaan van krimpnaden vocht kunnen indringen, waardoor de randverbinding van het glas wordt aangetast of je houtrot in je kozijn zou kunnen krijgen. De neuslat en de andere glaslatten moeten van hardhout zijn, bij voorkeur MERANTI. De glaslatten moeten 2X gegrond zijn en de kopse kanten van de glaslatten dienen goed gladgeschuurd en mee gegrond te worden.

Glaslatten

Men kan de 2 glaslatten aan beiden zijkanten laten aansluiten op de neuslat. Nadeel hiervan is dat bij uitzetten en krimpen van de zijlatten vocht kan gaan indringen. Een andere manier is de 2 zijlatten te SNUITEN, de latten worden dan afgezaagd onder een hoek van 45°. De schuine kant goed glad schuren en mee gronden, de ruimte tussen de verticale glaslat en de neuslat mag minimaal 2 mm zijn. Op deze manier wordt het krimpen en uitzetten van de zijlatten opgevangen. De meningen over deze constructie zijn verdeeld, het is natuurlijk niet zo’n fraai gezicht die schuin afgezaagde latten. Een ander nadeel zou zijn dat in de hoek tegen het glas vuil gaat ophopen. Om schade aan het isolerende glas te voorkomen geven veel mensen aan deze constructie echter de voorkeur.

Glaslatten dienen altijd vastgezet te worden met RVS spijkertjes, dit is om eventuele roestdoorslag te voorkomen wanneer het kozijn en de glaslatten zijn afgelakt.

Afkitten

Als laatste worden de volgende voegen afgekit.

    • De kitvoegen boven het glasband aan binnen en buitenzijde
    • De naden naast beide zijden van de neuslat
    • De onderkant  van de verticale glaslatten

Voor het afkitten wordt altijd een elastische beglazingskit gebruikt, dit is van belang omdat een geplaatste ruit veel beweging moet kunnen opvangen. Gebruik een kit die zowel met alkydharsverven als acrylaatverven over te schilderen is.
Hiervoor komt een MS-Polymeer het meest in aanmerking, met Hybrisil 2PS worden zeer goede resultaten bereikt.

Er zit op het glas een sticker met de tekst “attentie, dit is de gecoate ruit”.
Komt de gecoate ruit aan de binnenzijde van de woning of juist aan de buitenzijde?

De gecoate zijde moet aan de binnenzijde van de woning.
Dan plaatst u het correct.
Bijvoorbeeld u heeft glasdikte 5mm-12*4mm besteld. Het sterretje staat voor de HR coating die aan de binnenzijde zit van de binnenste ruit (in de spouw). U heeft een 5mm ruit aan de buitenkant en een 4mm ruit aan de binnenkant.

Mocht u het per ongeluk andersom monteren waardoor de coating aan de binnenzijde van de buitenruit zit, is dit geen probleem voor de werking van de HR coating. Eventueel heeft wel een klein kleurverschil met overige ruiten die wel ‘goed’ zijn geplaatst.

Thermische breuken

Thermische breuken ontstaan vooral aan het einde van de herfst, in de winter en aan het begin van de lente. Maar ook hartje zomer kun je zomaar te maken krijgen met een thermische breuk in het (isolatie)glas. Zonder zichtbare oorzaken breken glasplaten. In de herfst en lente is de buitenlucht vaak nog erg koud, terwijl de zonkracht nog of al wel groot genoeg is om het glas lokaal behoorlijk te verwarmen. In de zomer is het juist regelmatig erg heet buiten (zeker als de zon direct op het glas schijnt), waarna een lokale afkoeling zorgt voor spanning op de ruit door temperatuurverschillen.

Thermische breuken ontstaan juist door deze temperatuurverschillen in het oppervlak van het glas. Glas is een slechte warmtegeleider, in tegenstelling tot veel andere materialen, zoals metaal. Als bijvoorbeeld de zon of een verwarming/kachel een glasplaat  plaatselijk verwarmt, wordt deze warmte slecht weggevoerd of gelijkmatig verdeeld.

Wanneer er bij floatglas een temperatuurverschil van meer dan ca. 30-40°C in het glasoppervlak optreedt, ontstaan er te hoge spanningen in het glas. Ook de locatie van de verwarming of sterke afkoeling speelt een rol, net als het soort glas ((spiegel)draadglas kan er bijvoorbeeld heel slecht tegen). Het warme deel zet uit, terwijl de koude delen hun vorm behouden. Daardoor breekt de ruit op een zeer herkenbare manier: Meestal begint één breuklijn loodrecht vanuit rand van het glas en loopt daarna in een grillige vorm verder.

Soort glasTemperatuurverschil
(Spiegel)Draadglas15°C
Basisglas30-40°C
Halfgehard glas100°C
Gehard glas200°C

Voorkomen
Thermische glasbreuken kan men voorkomen door temperatuurveschillen aan verschillende zijden van het glas te vermijden, bijvoorbeeld:

  • Jaloezieën, lamellen of overgordijnen op enige afstand van de beglazing plaatsen;
  • Verwarmingselementen (bv kachels) niet te dicht bij de beglazing plaatsen;
  • Het glas niet beschilderen of beplakken met bijvoorbeeld plakfolie;
  • Geen grote voorwerpen plaatsen aan de binnenkant dicht achter de ruit;
  • Handelingen voorkomen, die tot een temperatuurverschil in de beglazing kunnen leiden (bijvoorbeeld in de zomer met de tuinslang koud water spuiten op een door de zon verwarmde ruit);
  • Door gehard glas toe te passen: Dit is speciaal thermisch behandeld glas, dat tot 5x grotere temperatuurverschillen aankan.

Voor de glasverwerkende industrie houdt voorkomen van thermische breuken vooral in: Glas ontspannen op de glasbok. Door de combinatie van de spanning op het glas op de glasbok ontstaan gemakkelijk thermische breuken, wanneer het glas door de zon ongelijk verwarmd wordt en er temperatuurverschillen ontstaan. Niet vergeten om het glas vervolgens weer aan te spannen, als het verplaatst wordt!

Garantie
Glasproducenten en glaszetters worden vaak voor thermische breuk verantwoordelijk gehouden en gevraagd de schade op hun kosten te herstellen. Thermische breuken vallen echter niet onder garantie. Het betreft hier namelijk geen productie- of montagefout, maar een alledaags natuurverschijnsel, dat eenvoudig voorkomen kan worden door bovenstaande richtlijnen op te volgen. Particulieren kunnen derhalve bij thermische breuk geen aanspraak maken op garantie bij hun glaszetter, en de glasverwerkende bedrijven op hun beurt niet bij hun glasproducent.

Condens op de ramen

Heeft u last van condens op de ramen van uw huis? Dat is in koudere periode of juist heel warme periode niet ondenkbaar. Juist dan openbaren zich de meeste vochtproblemen met betrekking tot glasruiten. Op basis van de vragen die wij hierover binnen kregen, gaan we in dit artikel kort op de volgende situaties in:

  • Binnenkant van de beglazing
  • Tussen glasruiten van dubbel glas
  • Buitenkant van de ruiten

Binnenkant van de beglazing

Condens aan de binnenkant van het glas ontstaat bij enkele beglazing. De warmte van binnenshuis condenseert hierbij op de koude glasruit. U kunt dit voorkomen door goed (en continu) te ventileren. Denk hierbij aan ventilatieroosters, mechanische ventilatie en het regelmatig luchten door ramen open te zetten. Uiteraard kunt u er ook voor kiezen om dubbel glasdubbel glas te laten plaatsen.

Tussen glasruiten van dubbel glas

Condens kan ook tussen de glasruiten van het dubbel glas zitten. Dit ontstaat door een lek in het glas en is vaak vooral zichtbaar in de winter. Dan is de temperatuur van de ruit laag, waardoor vocht condenseert tegen het koude oppervlak. Mogelijke oorzaken zijn verouderde ramen, slecht kitwerk, verkeerde plaatsing van het glas, glasbreuk of een te zwaar raam voor het kozijn.

Helaas is de enige oplossing het vervangen van de dubbele beglazingvervangen van de dubbele beglazing. Voorkom dit probleem daarom door professionele plaatsing met voldoende steunblokjes, ventilerende glaslatten, een eventueel versterkt kozijn en het goed onderhouden van kitwerk.

Buitenkant van de ruiten

Vocht aan de buitenkant van dubbel glas komt ook voor. Dit kan gebeuren bij HR-beglazingHR-beglazing. Door de goede isolatie hiervan is de binnenkant van het raam warm en blijft de buitenkant koud. Het vocht van buiten slaat dan op de buitenste ruit. Vaak uit zich dit ‘s ochtends en bij een hele hoge luchtvochtigheid. Dit zien we daarom vooral in de zomer. Deze condensvorming is nagenoeg niet te voorkomen. Gelukkig vormt dit geen probleem en is het een teken van goede isolatie.

Hoe werkt het?

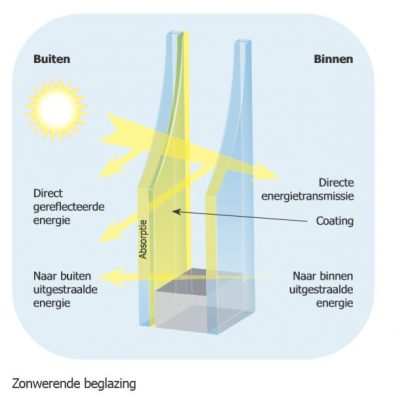

zonwerend glas eigenschappen

Glas reguleert energietransmissie door middel van: reflectie, transmissie en absorptie

Deze worden als volgt gedefinieerd:

(1) Reflectie – het percentage zonnestraling dat direct gereflecteerd wordt
(2) Directe transmissie – het percentage direct doorgelaten zonnestraling
(3) Absorptie – het percentage zonnestraling dat door het glas wordt geabsorbeerd

Suncool™ glas 71/39 is vooral geschikt voor kantoren en woningen waar veel natuurlijk licht nodig is.
Dit product combineert goede zonwerende eigenschappen met een lage buitenlicht reflectie (10%) en een hoge thermische isolatie (Ug-waarde = 1,0 W/m²K). HR++

Suncool™ glas 60/33 is speciaal ontwikkeld om aan de hoogste eisen te voldoen.
Een neutraal uiterlijk is gezichtsbepalend voor een gebouw en woning en verhoogt het comfort. Daarnaast biedt ze uitstekende thermische isolatie met een Ug-waarde van 1,0 W/m²K. HR++

De verdeling en werking van zonwerend / warmtewerend glas is als volgt:

LTA/ZTA
71/39
60/33
Licht toetreding in % / Zon toetreding in % (warmte)
Hoe meer warmte werend, hoe minder licht toetreding.

De 70/40 is het meest neutraal en laat het meeste licht door.
De 30/17 is het donkerste en houdt de meeste zon buiten.
Meestal wordt de 701/439 toegepast.



Veranda en Lichtstraat – Glazen dak

Maak zelf je dakraam, lichtstraat of dak voor overkapping, veranda in combinatie met alle diktes enkelglas gelaagd of isolatieglas.

Hulp bij het berekenen van glasmaten, onderconstructiematen en profielmaten (gebaseerd op 60mm balkbreedte onderconstructie).

Situatie 1: Glasmaat berekenen omdat ik de onderconstructie al heb
Situatie 2: Constructie buitenmaat berekenen omdat ik al glasmaten heb
Situatie 3: Profiellengtes en pakket compleet samenstellen

DAKPROFIEL hulp

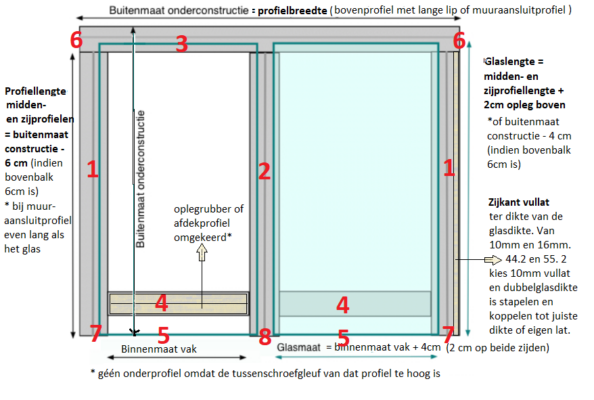

Hulptekening profiel en glas







*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiele bouwconstructie berekeningen maakt. Voor glas onder een hellingsgraad geplaatst, geldt GEEN fabrieksgarantie.

Overzicht overkapping
Overzicht profielen Overkapping

Situatie1
U heeft de onderconstructie maat en wilt de juiste glasmaat berekenen?

Deze rekenformule is gebaseerd op een onderconstructie met balkbreedte van 6cm –
voor de berekening van de glasbreedte = buitenmaat onderbouw/constructie > buiten breedte -6cm, gedeeld door het aantal glasvakken, -2cm

Bijvoorbeeld de buitenmaat is 350cm – 6cm / 4 – 2cm = glasbreedte 84cm
NB. Heeft u maar 1 ruit/1 vak dan is het bijvoorbeeld met buitenmaat 95cm: 95cm – 6cm /1 – 2cm = 87cm glasbreedte

Glaslengte = buitenmaat onderbouw/constructie hoogte -1cm.
Vast gegeven is dat het glas 2cm opleg aan bovenzijde nodig heeft.
Bijvoorbeeld de buitenmaat is 375 – 1cm = glaslengte 374cm.

NB. Uitgaande dat bovenbalk en onderbalk 6cm zijn en de overstek onderzijde 3cm is.
Oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is 6cm de buitenmaat van het profiel.
Indien de balken breder zijn dan 6cm, maakt dat voor de oplegmaat van de bovenzijde niet uit maar voor de onderzijde telt u het aantal cm erbij dat de balk breder is dan 6cm is.
Indien u geen overstek aan de onderzijde wilt is het de buitenmaat +2cm.

DAKPROFIEL hulp

Situatie 2
 U heeft de glasmaat en wilt de juiste onderconstructie maat berekenen?

De balkopleg moet ca 6cm breed rondom.
(het oplegrubber of opleg- en afdekprofiel is 58mm met de sierkliklijst erbij is het 6cm buitenmaat).

Formule voor de berekening van de constructie buitenmaatbreedte = glasmaat  +2cm, maal het aantal glasvakken, +60mm
Bijvoorbeeld u heeft 4 ruiten van 840mm breed x1000mm lengte.
De berekening wordt dan: 84cm +20mm x 4 + 60mm = 3500mm.

De buitenmaat breedte van een onderconstructie met 1 ruit van 840 x1000cm= 920mm x1010mm.
Constructie buitenmaat lengte (=uitval) = glasmaat + 10mm
Bij een glasmaat van 100cm wordt de onderconstructie buitenmaat lengte 1010mm.

Balkbreedte voor de opleg moet ca 60mm zijn (profielbreedte is 58mm)

ADVIESTABEL VOOR GLASBREEDTE VANAF 4 VAKKEN MET STANDAARDBREEDTEN VANAF 3 METER

(alle andere tussenliggende breedtematen zijn natuurlijk ook mogelijk waarbij de glasmaat ook wijzigt, zie hoe te berekenen hierboven))
Breedte overkapping/daklicht | aantal benodigde vakken | breedte van de glasmaat.

Voorbeeld van glasdeling per standaard breedte:
De glasmaat formule bij 60mm balkconstructie is de buitenmaat constructie -6cm, gedeeld door het aantal glasvakken, -2cm.
Opbouwbreedte    Vakken                   Glasmaat (breedte)

3000mm           4 vakken                 715mm
4000mm           5 vakken                 768mm
5000mm           6 vakken                 803mm
6000mm           7 vakken                 829mm
7000mm           8 vakken                 848mm
8000mm           10 vakken                774mm
9000mm           11 vakken                793mm
10000mm          12 vakken                808mm



Nogmaals alle vaste gegevens op een rijtje

– De dakhellingsgraad is variabel van 7 graden tot 20 graden. (bv. 8 graden is de afloop 14cm op een meter)
– De glasbreedte kan tot maximaal 850mm. (of het glas moet dikker toegepast dan de minimale glassoort gelaagd 44.2))
– Het oplegrubber en/of onderprofiel is 58mm of 78mm breed. Met de sier kliklijst is de buitenmaat 6cm of 8cm.
– De onderconstructiebalken zijn ca. 6cm breed of 8cm benodigd.
– De hoogte van van de liggers (gordingen) worden voor glas op 14cm geadviseerd.
– De glasopleg op het oplegrubber of onderprofiel (dat op uw onderconstructie ligt) is 2cm.
– Aan de linker-, rechter- en bovenzijde houdt u dan 4cm over naar de buitenkant profiel indien u gebruik maakt van het 58mm profiel.
– Bij een onderconstructiebalk ca. 2 cm tussenruimte om het afdekprofiel met benodigde lengte (afhankelijk van dikte glas) vast te boren tussen de glasplaten door met een schroef.
– Het glas dient minimaal ca. 3mm afstand tot de boorgleuf in het midden van het profiel te houden om vanwege werking van een houten onderconstructie of het glas zelf breuk en inwerking van vocht op de glasrand te voorkomen.



Situatie 3
U heeft de glasmaten en/of onderconstructiematen en wilt de profiellengtes berekenen en samenstellen.

Berekeningen zijn gebaseerd op balken van 60mm.

  1. Zijprofiel voor afwerking links en rechts:  Lengte is de glasmaat -20mm of de buitenmaat onderconstructie  – 60mm met zijsluitsluitprofiel, met muuraansluitprofiel – 40mm op een 60mm balk (vanwege 2cm glasopleg en profiel even lang)
    Kies SET 2 of SET 4
     – kies hierbij een opvullat 10mm (44.2 of 55.2 gelaagd glas) of 16mm of combinatie ervan als het met uw glasdikte overeen komt. Koop anders een houten vullat van gelijke dikte als het glas.
    –  indien de buitenzijden links of rechts waterdicht aan moet sluiten op een muur;  kunt u ook de Set 1 of 3 toepassen = middenprofiel en heb je geen lange lip kliklijst nodig. De randen kun je dichtkitten of een loodvervanger flap erover laten aansluiten (geen lood want geeft corrosie met aluminium).
  2. Middenprofiellengte voor de tussenliggers hebben dezelfde lengte als de zijkanten.
    Kies SET 1 of SET 3
  3. Bovenprofiel voor de afwerking bovenzijde bij daklicht of lichtstraat lessenaar is de buitenmaat van de constructiebreedte.
    – Kies SET 2 of SET 4 bij een vrijstaande constructie
    – Kies Muuraansluitprofiel met rubber flap indien aansluiting en bevestiging aan de muur.
    – Kies Nokprofiel zetstuk met 2 rubber flappen indien u een zadeldak wilt maken of 78mm breed Premium Set A en los het oplegrubber 58mm erbij. Tip vraag om het het hogere lichtstraat nokglasrubber bij punt 6 in de winkelwagen (Bij opmerkingen in de winkelwagen).
  4. Onderzijde oplegging van het glas op oplegrubber of op afdekprofiel (let op kies afdekprofiel vanwege de lagere schroefgroef in het midden kan het glas eroverheen)
    is de binnenmaat breedte van het vak of de glasmaat breedte -4cm.
  5. Voor de afwerking onderzijde van de rand van het glas heeft u de hele buitenmaat van de constructiebreedte nodig.
    Eventueel toe te passen in delen die even breed zijn als de glasmaat breedte.
    Kies U-drupprofiel of L profiel welke over het glas (op bovenzijde met zuurvrije siliconenkit met een paar mm speling aan in de hoek voor ventilatie) onder het midden en zij-afdekprofiel als eerste over de hele breedte bevestigd wordt.
  6. Voor de afwerking bovenzijde constructie aan weerzijden van het uiteinde profiel komen 2 eindschotje (eindstoppers, glasstopper) links er rechts. Eindschotje zij-en bovenkant profiel of een Eindschotje Muuraansluitprofiel.
  7. Voor de afwerking onderzijde kopsekanten plaatst u links en rechts een Eindschotje zij- en bovenkant profiel.
  8. Voor de afwerking van het Middenprofiel op de tussenliggers kiest u de Eindschotjes midden. (laag tot 16mm glasdikte, anders hoge eindschotjes)
  9. Schroeven worden om de ca 300mm geplaatst. Niet direct op de hoek maar op 15cm uit de hoek van het glas om breuk te voorkomen. Indien je onderprofiel toepast, neem je afdekprofiel bouten afhankelijk van de lengte van het glas (zie Beschrijving onderaan productpagina van de profielbouten). De houtschroeven gebruik je om het onderprofiel vast te schroeven en/of de lengte 70mm om het afdekprofiel tussen de glasplaten door in het hout vast te schroeven. Met afdichtring als je geen Sierkliklijst toepast voor de waterdichte afdichting.
  10. Vullatten – zie tekening

    VEEL GESTELDE VRAGEN

    Overzicht overkapping
    Overzicht profielen Overkapping



*Glasmaatje is niet aansprakelijk voor eventuele constructieproblemen op basis van verleend advies of tips, daar Glasmaatje geen officiële bouwconstructie berekeningen maakt.
Voor glas onder een hellingsgraad geplaatst, geldt geen fabrieksgarantie.





Maatvoering van lichtstraat: de meest gestelde vragen

Door een lichtstraat van Pext verandert u elke donkere ruimte in een zee van licht. De Pext lichtstraten zijn uitermate geschikt voor uw platte dak.
Maar hoe berekent u welke maatvoering voor u het meest geschikt is?
Onderstaand beantwoorden wij de meest voorkomende vragen.



lessenaar geisoleerd
Lessenaar lichtstraat geisoleerd



zadeldak lichtstraat
Zadeldak lichtstraat geisoleerd

Welke maatvoering heeft Pext?
Een Pext lichtstraat kan in elke gewenste maatvoering besteld worden. In onze brochure zijn de standaard maten weergegeven. Deze kunnen wij binnen enkele weken leveren. De actuele levertijd kunt u opvragen bij uw Pext dealer. Wijkt de gatmaat iets af van deze maatvoering? Dan kiest u voor een maatwerk lichtstraat. De lichtstraat kan in elke gewenste maatvoering geleverd worden. Er zijn echter wel maximale maten. Deze vindt u later in dit artikel.




Wat is de minimale maatvoering van een lichtstraat?
Ook hiervoor geldt dat de dit per model verschilt. Een douglas daklicht kunnen wij al leveren in het formaat 500 x 500 mm. Wanneer u gaat voor een zadeldak, is deze minimale maat iets groter, namelijk 500 x 1000 mm. Bij lichtstraten van een kleiner formaat komt de opstand te dicht bij elkaar te staan, waardoor het effect van een lichtstraat minimaal is. Hierdoor raden wij dit formaat af.

Ook de geisoleerde lichtstraten hebben een minimale maatvoering. Voor de daklichten/lessenaardak bedraagt dit 880 x 750 mm (B x D).
De minimale maat van een zadeldak lichtstraat is 880 x 1542 mm. Deze lichtstraat wordt gemonteerd met een inkeping in de nokgording.
Wanneer deze lichtstraat kleiner is, komt de nokgording lager dan de opstand. Dit maakt de productie erg lastig.

Wat is de buitenwerkse maat van een lichtstraat?
Bij douglas lichtstraten werken wij met een balkdikte van 58 mm. Deze zit rondom het gat. Er komt dus aan alle kanten 58 mm bij. De opstand van de lichtstraat komt tegen het gat te staan, waardoor het een vlak geheel is. U kunt de buitenwerkse maat eenvoudig berekenen met een formule.

Buitenzijde houten constructie = gatmaat + 116 mm
Buitenzijde zijsluitprofiel = gatmaat + 128 mm

De maatvoering van een meranti lichtstraat rekent u eenvoudig uit met onderstaande formules:

Buitenzijde dakopstand = gatmaat + 80 mm
Buitenzijden Vibond = gatmaat + 112 mm
Buitenzijde zijsluitprofiel = gatmaat + 124 mm

Let op: zorg altijd dat u voldoende ruimte rondom de lichtstraat vrij houdt. Dit is om de lichtstraat goed af te werken. Plaats deze dus niet direct tegen een muur, maar laat hier voldoende ruimte tussen voor de montage. Wij adviseren om rondom 50 cm vrij te houden. Dit verschilt echter per situatie. U kunt dit het best met uw Pext dealer bespreken.

Wat is de hoogte van een lichtstraat?
De totale hoogte verschilt per type.
Een lichtstraat meranti is hoger dan de douglas lichtstraat. Dit komt door de hoek van de lichtstraat.
Een meranti lichtstraat heeft een hoek van 10 graden.
De douglas variant heeft een hoek van 5 graden.
Onderstaand vindt u per type lichtstraat (geïsoleerd/ongeïsoleerd) en per model (lessenaarsdak/zadeldak) een tabel met de dieptes en de hoogtes weergegeven.

Hoogte van de geïsoleerde lichtstraat
Onderstaand ziet u de hoogte van de lichtstraat per maatvoering. Hierin staan de hoogtes van onze standaard maten weergegeven. De geïsoleerde lichtstraat is iets hoger dan de ongeïsoleerde lichtstraat. Dit heeft te maken met de hoogte van de opstand en de hoek van 10 graden.
,aten lichtstraat geisoleerd


Hoogte van ongeïsoleerde lichtstraat
Deze lichtstraat is iets lager dan de geïsoleerde lichtstraat. Dit komt doordat de ongeïsoleerde lichtstraat een hoek heeft van 5 graden.
Onderstaand vindt u de hoogte van de lichtstraat per model.
maten ongeisoleerde lichtstraat

Wat is de maximale maatvoering van een lichtstraat?
Alle standaard maatvoeringen staan op de product pagina’s van de lichtstraten
Onderstaand vindt u per lichtstraat de maximale maatvoering.

Zadeldak geïsoleerd: 5700 x 3542 mm
Lessenaardak geïsoleerd: 5700 x 1750 mm
Zadeldak ongeïsoleerd: 4862 x 3058 mm
Lessenaardak ongeïsoleerd: 4862 x 1500 mm

Onze maximale maatvoeringen zijn berekend op de maximale lengte van de houten constructie.
Wilt u een maatvoering die groter is dan de maximale maat?
Overweeg dan om twee lichtstraten te plaatsen in plaats van een grote.

Daklichten
Naast de lessenaardak en het zadeldak hebben wij ook een lichtstraat met slechts een vak. Deze noemen wij het daklicht. Dit daklicht is alleen leverbaar in lessenaarsmodel. De maximale maatvoering van deze lichtstraten vindt u terug in onze brochure.

Berekenen van lichtstraat formaat
Het gewenste formaat lichtstraat is afhankelijk van het dakoppervlak en de sterkte van het dak. Pext adviseert om minimaal een afstand van 50 centimeter rondom de lichtstraat vrij te houden. Hierdoor kunt u gemakkelijk rondom de lichtstraat lopen. Dit maakt het schoonmaken van een lichtstraat makkelijker. Wilt u de lichtstraat dichter bij de zijkant? Ook dit is mogelijk. Houd echter wel genoeg ruimte vrij om de montage goed uit te kunnen voeren. Dit kunt u het best zelf of samen met uw monteur inschatten.

Om voor een overkapping de hellingsgerekenen hebben we op internet deze handige tools gevonden.
Rekentool 1
Rekentool

Voor een overkapping is een hellingsgraad van 7graden tot 20 graden aanbevolen.
Bijvoorbeeld 1 meter uitval moet voor een 9 graden hoek 15 cm aflopen van de hoogste zijde naar laagste zijde.

raad of hellinghoek afloop in cm te b

Wilt u zelf een onderbouw maken?
Tips voor de stevigheid en draagkracht*.

Dit kan met elk hout, maar voor de ondercontructie wordt hout geadviseerd dat niet heel veel meer werkt of tordeert. Dit is belangrijk om te voorkomen dat het glas breekt door spanning en voor de waterdichtheid.
Bijvoorbeeld Douglas hout. Dit hout valt onder duurzaamheidsklasse 3 en wordt geoptimaliseerd voor de hoogst mogelijke levensduur.
Zo worden alle balken duplo (tweelaags) verlijmd, gedroogd (tot 18%) en gefingerlast. Hierdoor wordt de kans op kromtrekken en scheuren beperkt.
Bijvoorbeeld is er gelamineerd lariks bestaat uit dunne met elkaar verlijmde houten planken.  Het lariks wordt verzaagd in dunne planken en vervolgens watervast verlijmd tot balken en palen. Doordat de planken watervast zijn verlijmd, trekt het niet krom. Voordelen gelamineerd lariks:
• sterk/enorme draagkracht
• stabiel: trekt niet krom en weinig scheurvorming
• relatief foutvrij
• minder kwasten (noesten)
• duurzaam
• kan grotere overspanning aan waardoor een diepte tot 5 meter gerealiseerd kan worden.
– Verder is het gegeven belangrijk dat het dakprofiel dat wij leveren 58mm breed en een onderconstructiebalk dus 58mm/60mm dient te zijn.
– Het voordeel is als u onze SET3 en SET 4 toepast, er ook het onderprofiel bij zit die als het hout nog werkt, dit ook enigzins op kan vangen voor het  glas.
  Daarom adviseren we bij dubbel glas deze sets en niet SET1 en SET2 die geschikt zijn voor enkelglas (gelaagd enkelglas)
– Tevens is de hellingsgraad van minimaal 7 tot 20 graden van belang voor het glas en de afwatering (sneeuwbelasting)
– Tevens wordt bij berekening glasdikte ook windbelasting meegenomen. Dus in de kustprovincies en open veld (niet bebouwde kom) wordt het glas soms opgewaardeerd naar dikkere glasmaten of gehard glas.
  Een klant wil soms ook uit zichzelf liever gehard glas voor de buitenzijde omdat deze 5x sterker is en het meer hagelbestendig is en bij eventueel rondvliegende takken oid meer zekerheid.
Onze leverancier die via ons ook de houten onderconstructie kan leveren doet dat met de deze samenstelling. – 2 of 3 Staanders 140x140x2500mm (afhankelijk van de breedte of meer naar eigen wens) 2 schoren per staander, Gordingen van 58x140mm, 1 Dwarsbalk 140x140mm, 1 Muurbalk van 58x140mm. Montage instructie compleet dakpakket met glas.



Welke dikte / maat gelaagd- of dubbel glas

Gelaagd glas voor dakbeglazing (terrasoverkapping, serre) :

minimaal 44.2 gelaagd glas of dubbelglas met de dikte van 5mm of 6mm glasplaat buiten – spouwbreedte vanaf 8 tot 18mm naar uw keuze – 44.2 (8.74 mm) glasplaat binnen. (gelaagd glas aan de binnenzijde is minimale veiligheidsnorm. Dit glas valt niet in scherven als het breekt, maar blijft bijeen door de 2 lagen folie dat tussen 2 glasplaten van 4mm geseald is)
De dakhelling is variabel van 7 graden tot 20 graden.
(bv. 8 graden is de afloop 14cm op een meter)
Indien horizontaal geplaatst zonder of met een kleinere helling is de belasting met oa. sneeuw zwaarder en wordt minimaal 55.2 geadviseerd.
Dit is geen beloopbaar glas!

De glasbreedte kan tot maximaal 85cm. De glasopleg op het oplegrubber of onderprofiel (dat op uw onderconstructie ligt) wordt geadviseerd op 2cm.  Bij een onderconstructiebalk van 6cm breed heeft u dan 2cm opleg, ca 2 cm tussenruimte om het klemprofiel vast te boren tussen de glasplaten door met een schroef in de balk en nogmaals 2cm voor de volgende glasplaat of opvullat voor de zijkant. Het profiel is inclusief glasrubbers 58mm breed en u dient met het glas minimaal 3mm afstand tot de boorgleuf in het midden te houden om vanwege werking van een houten onderconstructie of het glas zelf breuk van het glas te voorkomen

Indien u glaspanelen voor op een houten frame ten behoeve van een daklicht, terrasoverkapping of serre wilt, kunt u tot 85 cm breed hart op hart en 300 cm lang 44.2 (8.74mm dik) gebruiken.
Langer dan 300cm (tot 450cm) is 55.2 aangeraden.
Het profiel is 58mm breed.  U laat het glas ca 2 cm aan de kanten op het rubber of onderprofiel (dat op de draagbalken/frame bevestigd wordt), rusten.
Onder het afdekklemprofiel heeft u dan een tussenruimte van 2cm tbv de boorgleuf om het klemprofiel met schroef in de balk vast te zetten.

Zie tekening voor berekening van de glasbreedte in combinatie met de breedte van uw constructie
TABEL VOOR GLASBREEDTE (alle andere tussenliggende breedtematen zijn natuurlijk ook mogelijk waarbij de glasmaat ook wijzigt)
Breedte overkapping/daklicht – aantal benodigde vakken –  breedte van de glasmaat.

Voorbeeld van glasdeling per standaard breedte:
De glasmaat formule bij 6cm balkconstructie is de buitenmaat constructie -6cm, gedeeld door het aantal glasvakken, -2cm.
Opbouwbreedte    Vakken                   Glasmaat (breedte)

3000mm           4 vakken                 715mm
4000mm           5 vakken                 768mm
5000mm           6 vakken                 803mm
6000mm           7 vakken                 829mm
7000mm           8 vakken                 848mm
8000mm           10 vakken                774mm
9000mm           11 vakken                793mm
10000mm          12 vakken                808mm

Gelaagd glas voor verticale beglazing t.b.v uwterras overkapping, serre, tuinafscheiding is minimaal 33.1

Let op: Windbelasting en grotere oppervlakte dan in verhouding 80×160 vraagt meer dikte indien meer windvangend of risico in de omgeving kiest u uit 44.2, 55.2, 66.2.

Garantie: Voor glas onder een hellingsgraad geplaatst, geldt helaas geen fabrieksgarantie.
Verklaring: garantie geldt alleen voor verticaal glas in raamkozijnen geplaatst
volgens de NEN-norm 2608 rn NEN 3576:2009 nl mbt fabrieksgarantie op lek- en blindslag. Bij plaatsing van glas in een constructie onder een hellingsgraad zijn meerdere omstandigheden en factoren aanwezig die niet getoetst zijn volgens de NEN normen en valt daarom niet onder de fabrieksgarnantie.

Tip: informeer bij uw glasverzekering of bijverzekering gunstig voor u is.
