Set 3- Profielset 78mm Midden Zonnepaneel: Onderprofiel + Afdekprofiel + Sierkliklijst + optie eindschotje

Profielset 78mm Zonnepaneel – Solar

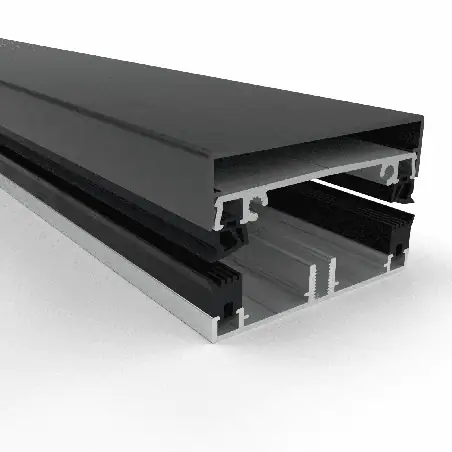

Set 3 – Midden profiel 78mm: Onderprofiel zwart met 10mm glasrubber + Afdekprofiel + Sierkliklijst + optie eindschotje

Profielset 78mm zonnepaneel

Deze koppelprofielset wordt gebruikt om de zonnepanelen vast te zetten op uw solar veranda. Hierbij wordt het onderprofiel vastgezet op het frame van een veranda. Vervolgens worden de zonnepanelen erop gelegd en het afdekprofiel erop geschroefd en afgewerkt met een kliklijst.

– Let op: Het afdekprofiel is 78cm breed en de kliklijst is 80mm breed.
– Onderprofiel aluminium zwart met 10mm glasrubbers
– Afdekprofiel aluminium, schroefbaar, met 2 beglazingsrubbers 6mm, 80 mm breed en 10mm hoog.
– Sier Kliklijst aluminium gecoat in kleur RAL 9005 Zwart RAL 7016 Antraciet of RAL 9005 Wit
– Breedte Sier kliklijst: 80 mm
– Hoogte 20mm
Los te bestellen: schroeven met rubberring (waterdicht)

Hoogte in combinatie met glas: variabel (afhankelijk van dikte glas)
De topkliklijst die over het afdekprofiel heen gaat is 20mm hoog.
20mm is de totale hoogte van het afdekprofiel + kliklijst.
Daarbij nog een paar mm van het glasrubber van afdekprofiel eronder. Hoe hoog dat rubber uiteindelijk is, hangt dan ook af hoe ‘vast’ u hem schroeft.

De glasopleg op het oplegrubber of onderprofiel wordt geadviseerd op 2cm.
Het profiel is inclusief glasrubbers 78mm breed en u dient met het glas minimaal 3mm afstand tot de schroef in het midden te houden om vanwege werking van een houten onderconstructie of het glas zelf breuk van het glas te voorkomen.

Afwijking tolerantie in uw opgegeven afmeting van de profielen: lengte -2 / +2mm

– Optioneel, los bij te bestellen
– Eindschotje Laag voor glasdikte tot 16mm
– Eindschotje Hoog voor glasdikte vanaf 16mm
De keuze in hoogte is afhankelijk welke dikte glas u toepast.

Toepassingen

Geschikt voor een degelijke en waterdichte montage van gelaagd glas of dubbelglas t.b.v. dakbeglazing of wandbeglazing van veranda, terras, overkapping, serre, lichtstraat, vide.

Toepasbaar op zowel hout als aluminium framewerk.
U kiest dan verschillende schroeven.
Het zeer duurzame epdm rubber onderlegband, de epdm band die u op het hout of aluminium aanbrengt voordat u het glas erop legt, is inbegrepen.

Dit systeem kan zonder de RAL gecoate Sierkliklijst gebruikt worden icm schroeven met rubberring. (u ziet dan de schroeven, maar het is waterdicht)
