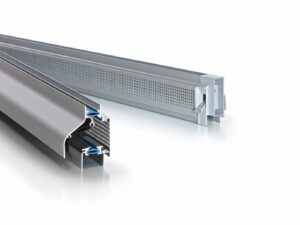

Ducoton 10 ZR zelfregulerend Ventilatierooster voor 12mm – 36mm glasdikte
art.nr.: T-ducr
art.nr.: T-ducr
€ 78,90 - excl. btw € 65,21
DucoTon 10 ZR Ventilatierooster – hoogte glasaftrek is 80mm voor dit rooster – KOMO gekeurd. ZR = zelfregelende klep. Thermisch geïsoleerd draai- en ventilatierooster met traploos regelbare afdichtingscilinder en voorzien van een
eenvoudig afneembare binnen kap (Airclip) voor een totale reiniging bij klein onderhoud. Voor houten, kunststof of aluminium kozijnen. Levertijd voor alu en standaard Ral kleur is vanaf 1 werkweek
Ducoton 10 ZR ventilatierooster (glasaftrek bovenzijde 80mm)
Thermisch geïsoleerd draai ventilatierooster met traploos regelbare afdichtingscilinder en voorzien van een eenvoudig afneembare binnenkap (Airclip) voor een totale reiniging bij klein onderhoud. Het DucoTon 10 ZR ventilatierooster is een van de meest toegepaste ventilatieroostertype in Nederland. Toepassing is geschikt voor alle houten, kunststof of aluminium kozijnen.
Dit is het DucoTon 10 ZR ventilatierooster. ZR staat voor zelfregelend. Het DucoTon ZR rooster beschikt over een authentiek ‘Soft-Line’ design buitenprofiel. Het reageert automatisch op afwisselende druk en het zorgt er daarnaast voor dat een te grote hoeveelheid aan luchtdoorlaat wordt gecompenseerd door de ventilatieopening te verkleinen.
- Glasaftrek: 80mm voor het rooster aan de bovenzijde van het glas. In totaal gaat er dan 85mm van de Hoogte maat voor het glas af.
- Bediening: hendel = standaard aanwezig. Extra optie is een koord of stang
- Inbouwhoogte: 94mm
- Inbouwhoogte kalf: 104mm
- Standaard voorraad kleuren: F1 blank geanodiseerd – RAL9010 wit – RAL9001 cremewit.
- Andere RAL kleuren kunnen ook, maar hebben ca. een week langere levertijd.
Standaard glasgoot maat: 12*,21*,26,30,34,42mm geschikt tot 36mm glasdikte
* ZR klep niet mogelijk.
Variaties DucoTon 10 ventilatierooster
Het DucoTon 10 ZR ventilatierooster is verkrijgbaar in de kleuren aluminium, wit, crèmewit en de overige RAL kleuren. Ze zijn toepasbaar bij elke glasdikte (tot een maximum van 36 millimeter). Dit isolatieglas HR+ wordt het vaak op toegepast, maar kan op alle isolatieglassoorten rekening houden met de totale glasdikte.
Je hebt daarnaast de keuze een extra koord- of stangbediening en je kunt aangeven aan welke zijde de bediening komt te zitten.
Berekening rooster lengte (breedte van het glas) indien je de spouwmaat hebt of indien huidig glas nog gemonteerd zit:
Een vast principe is dat een ventilatierooster net zo breed moet worden als het glas wat in de sponning wordt geplaatst.
1. Vanuit de sponning van het kozijn:
> Voor de lengte van het rooster trek je 10mm van de strak gemeten breedte in de sponning af.
2. Vanuit de dagmaat:
Dagmaat = het in het kozijn gemonteerde glas incl. gemonteerde glaslatten:
> Voor de lengte van het rooster (breedte op het glas) van de roostermaat indien het huidige glas nog gemonteerd zit :
Strak gemeten breedte van het glas tussen de glaslatten + 22 mm
(= breedte glaslatten + ventilatieruimte in de spouw om de ruit heen).
Voor de hoogte van de glasmaat trek je 80mm af (=roosteraftrek) en 5mm onderzijde = totaal 85mm onderzijde af van de strak gemeten sponninghoogte.
Berekening glasgoot:
- Indien enkel glas is een glasgoot op het rooster van 12mm geschikt. (glasdikte + glasband)
Let op 12mm en 21mm kan geen ZR = zelfregulerende klep op gemonteerd.
- Indien dubbel glas met gebruik van glasband van bijvoorbeeld 4mm geldt: de breedte van de glasgoot moet overeenkomen met de dikte van de isolatieglas ruit + ca. 5-7 mm voor het beglazingsband (afhankelijk dikte glasband).
Voorbeeld: Isolatieglas 5mm – 12mm – 4mm = 21mm glasdikte:
Kies een glasgootbreedte van 26 mm = 4 mm band + 5 mm glas + 12 mm spouw + 4 mm glas + 4 mm band. - Indien dubbelglas met gebruik van ducoton glasrubber: breedte van de glasgoot = dikte van het glas + ca. 6 mm.
Dit is een speciaal rubber wat in de glasgoot past en het glas aan de bovenzijde inklemt.
Bestelt u ook glas bij dit rooster? Houdt dan rekening met de aftrek van 80 mm aan de bovenzijde van het glas.
Roosterhoogte | 94 mm |
Glasgoot over de glasdikte minus ca.6mm Bijvoorbeeld glasdikte 24mm (5/4 met spouw15mm) = Glasgoot 30mm |
(geen ZR – klep mogelijk) 12 mm (geen ZR – klep mogelijk) 21 mm 26 mm 30 mm 34 mm 38 mm 42 mm |
Kalfprofiel | 21 mm |
Roosterhoogte met glasplaatsing | 94 mm |
Roosterhoogte met kalfprofiel | 104 mm |
Standaard bediening | hendel 15 mm |
Ventilatiecapaciteit bij 1 pa per m1: 10,2dm³/s
U waarde: 2,26W/m2/K
- Plaatsing op glas
- Plaatsing op tussenregel (kalfplaatsing)
- Plaatsing op het kozijn
- Compacte kalfplaatsing
Beschikbare glasgoten: 12*, 21*, 26, 30, 34, 38, 42mm
Beschikbare kalfplaatsing: 21mm (hoogte 104mm)
* geen ZR
Beschikbare breedtes: 101-2500mm.
Vanaf 1501mm wordt het binnenwerk gedeeld en werkt de linkse en rechtse bediening onafhankelijk van elkaar.
Beschikbare kleuren:
F1 Aluminium en RAL 9010 en RAL 9001: Levertijd ca. 3 werkweken
Alle andere RAL kleuren: levertji
Gewicht | 0,0000 kg |
---|---|
Afmetingen | 0,0000 × 0,0000 × 0,0000 mm |
