Glazen balustrade profiel 1,0 kN OnLevel TL-5010 – Alu

Het balustradeprofiel TL-5010 1,0 kN is een unieke oplossing binnen de OnLevel serie en speciaal ontworpen voor toepassingen waar traditionele montage niet mogelijk is, zoals geïsoleerde platte daken en voorzetmontage op gevels. In tegenstelling tot standaard U-profielen wordt dit systeem gemonteerd op staanders (montagesteunen), wat zorgt voor flexibiliteit, minder doorboringen en een efficiënte montage.

Door de geïntegreerde verstijving (torsiebox) en slimme constructie zijn slechts 3 bevestigingspunten per 2,5 meter nodig. Dit maakt het systeem bijzonder geschikt voor situaties waar waterdichting en isolatie behouden moeten blijven.

• Speciaal voor dak- en gevelmontage
• Montage op staanders (montagesteunen)
• Slechts 3 bevestigingspunten per 2500 mm
• ONLEVEL FLEXFIT glasmontagesysteem
• Geïntegreerde torsiebox voor extra stabiliteit
• Afwateringsopeningen aanwezig
• Voor glasdikten 12–21,52 mm

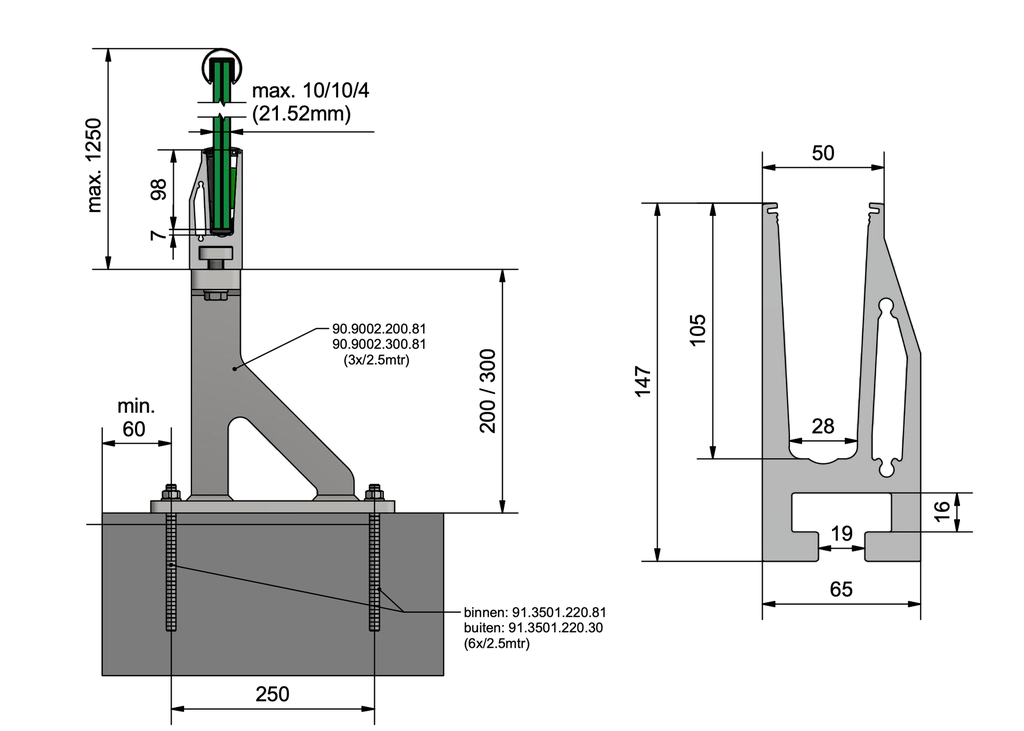

• Profielhoogte: 147 mm
• Breedte: 65 mm
• Lengte: 5000 mm
• Montage: Dak- / gevelmontage (met staanders)
• Lineaire belasting: 1,0 kN/m
• Toepassing: Binnen- en buitentoepassing

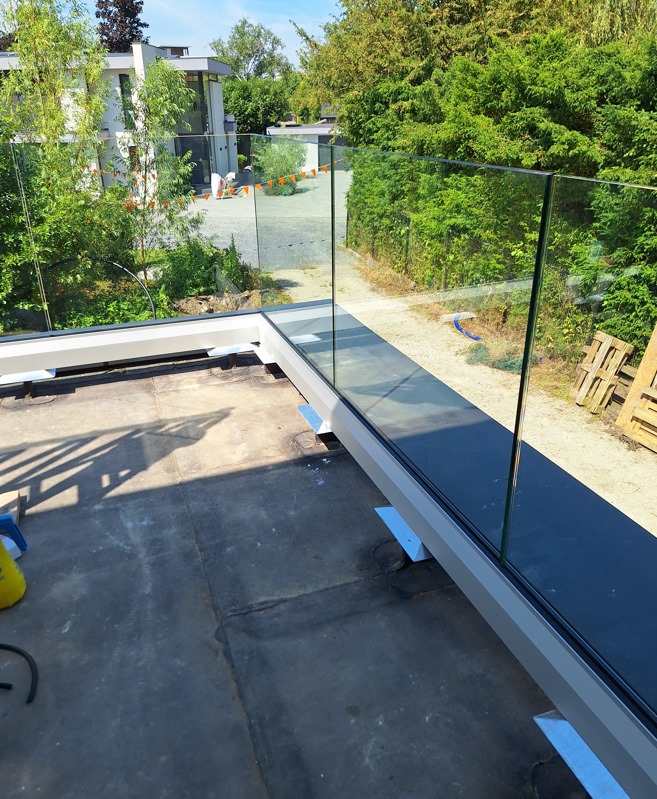

Het TL-5010 profiel is ideaal voor situaties waar minimale doorboring van de constructie vereist is. Dankzij de montage op staanders wordt de belasting efficiënt verdeeld en blijft de dakafdichting intact. Dit maakt het systeem bijzonder geschikt voor moderne bouwprojecten met hoge eisen aan isolatie en waterdichtheid.

Glas zorgt voor een open en strakke uitstraling en is perfect om veiligheid te combineren met transparantie. Dankzij het FlexFit systeem wordt het glas eenvoudig geplaatst en nauwkeurig uitgelijnd.

De installatie verloopt als volgt: eerst worden de staanders op het dak of tegen de gevel gemonteerd, waarna het profiel hierop wordt bevestigd. Vervolgens wordt het glas geplaatst en met het FlexFit systeem exact uitgelijnd voor een strak eindresultaat.

Dit profiel wordt niet direct op de vloer gemonteerd.
Voor een correcte installatie heb je nodig:

• Staanders (montagesteunen) – verplicht (3 per 2,5 meter)

• Afwateringskap – verplicht bij buitentoepassing

• Montage strip / blok – voor juiste bevestiging

• Flex-Fit rubberset – voor glasplaatsing

Zonder deze onderdelen kan het systeem niet gemonteerd worden.

Extra benodigd is:

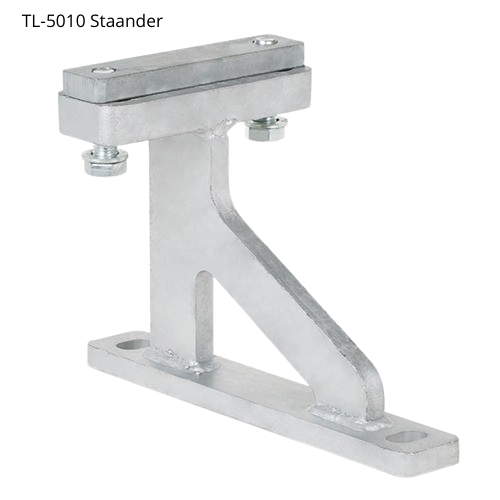

Staanders (200 mm of 300 mm)
Voor montage op dak of gevel en het dragen van het profiel.

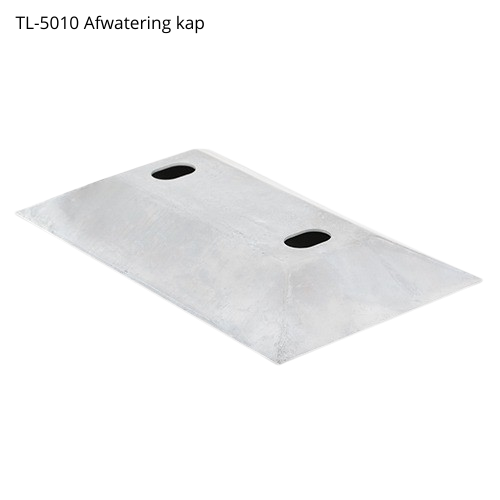

Afwateringskap
Voorkomt waterinfiltratie bij buitentoepassing en beschermt de constructie.

Montage strip / blok
Zorgt voor correcte plaatsing en bevestiging van het profiel.

Flex-Fit rubberset
Om het glas eenvoudig en nauwkeurig vast te zetten in het profiel.

Eindkap links en rechts
Voor een nette en veilige afwerking van het profiel.

Toe te passen glas apart bestellen

Gehard glas is geschikt voor toepassingen zonder doorvalrisico.
Bij doorvalgevaar wordt gehard gelaagd glas toegepast.

Gelaagd glas voorkomt dat men bij breuk door het glas kan vallen.
