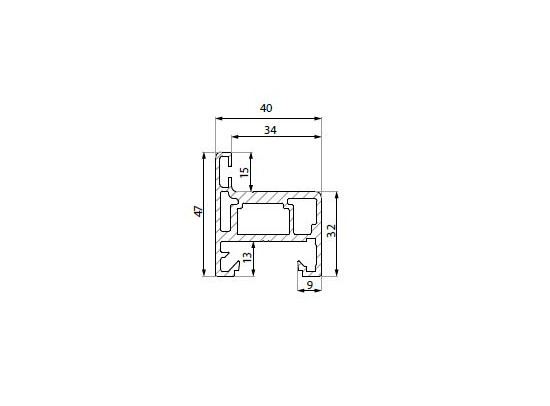

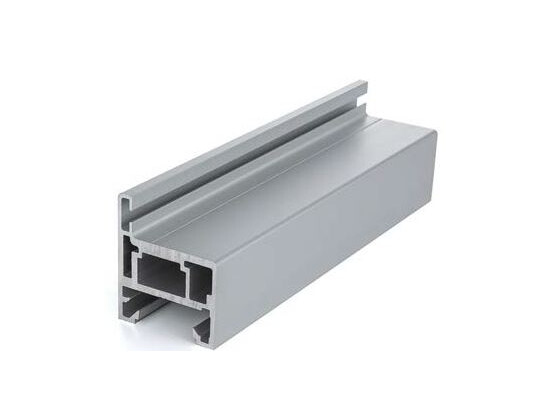

Het deurkader met glazen deur op maat – FRH-SET NUOVA PALERMO is een aluminium kozijnprofiel inclusief glazen deur, bedoeld voor montage tussen vaste glaspanelen maar ook direct toepasbaar tegen muur en plafond. De set wordt volledig op maat gezaagd in verstek en geleverd als compleet systeem, afgestemd op de opgegeven afmetingen en configuratie.

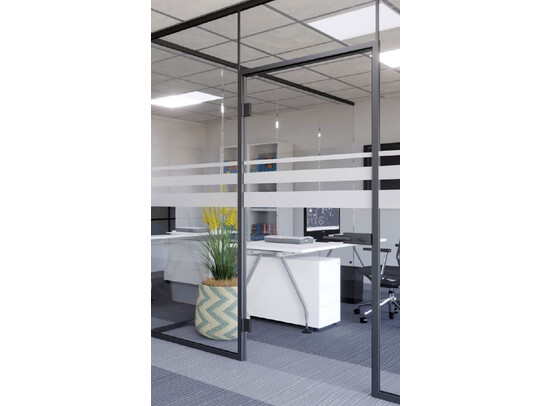

Het kozijnprofiel FRH-SET NUOVA PALERMO wordt toegepast in onder andere kantoorwanden, praktijkruimtes en glazen scheidingswanden waar een strakke en functionele deurconstructie gewenst is.

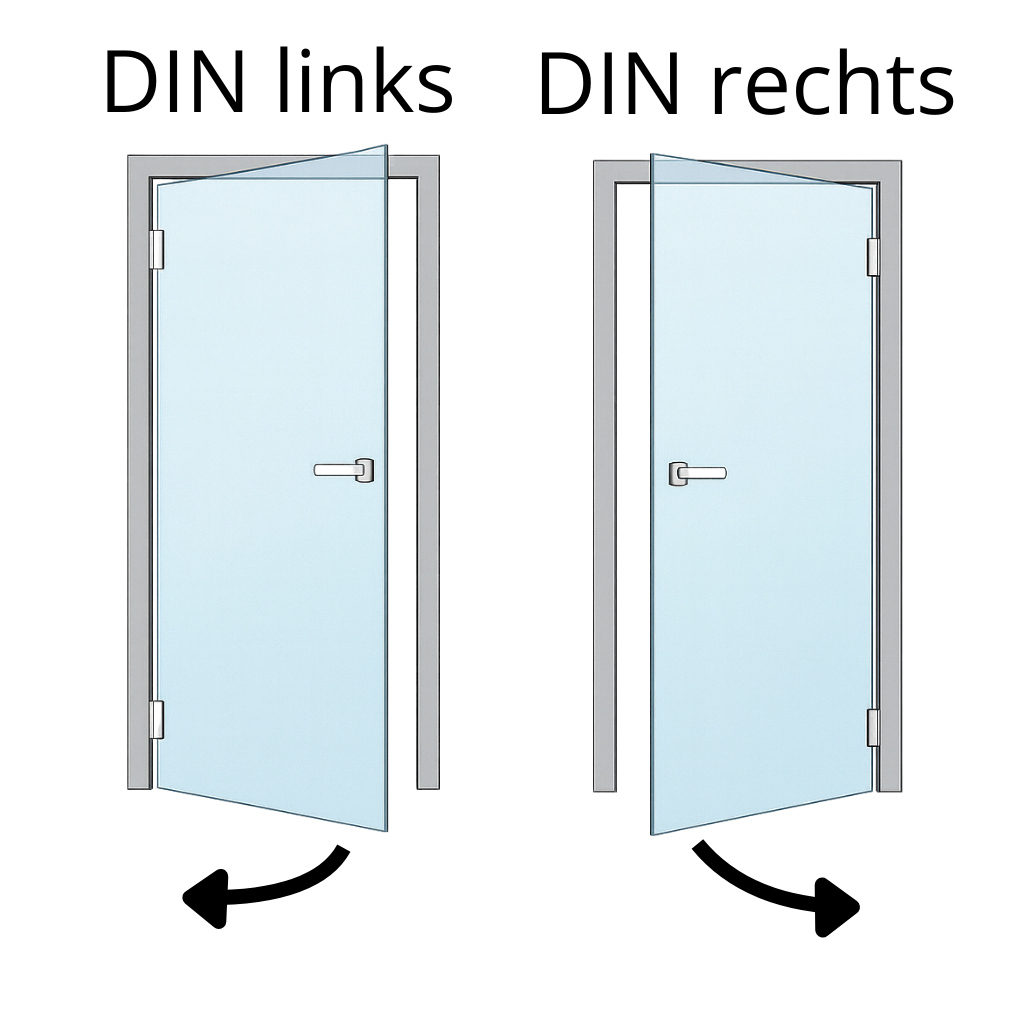

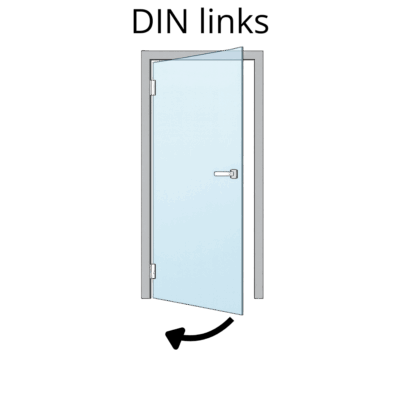

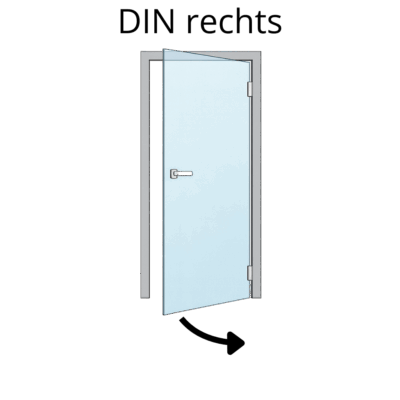

Het deurkader en de glazen deur worden volledig op maat geconfigureerd op basis van de opgegeven gegevens. Hierbij worden de juiste buitenmaat van het kader, de dagmaat, de draairichting (DIN links of DIN rechts) en de positie van scharnieren en slotplaat vastgelegd. De bevestigingspunten voor de scharnieren worden vooraf geboord en de positie van de slotplaat wordt uitgefreesd. Het glas wordt hierop afgestemd.

Samenstelling FRH-SET met glazen deur

De FRH-SET met glazen deur bestaat uit:

• 2 deurstijlen

• 1 bovenstijl

• Glazen deur van gehard veiligheidsglas (ESG)

• Aanslagrubbers

• Hoekbeugels voor montage van kader en aansluiting op muur of profiel

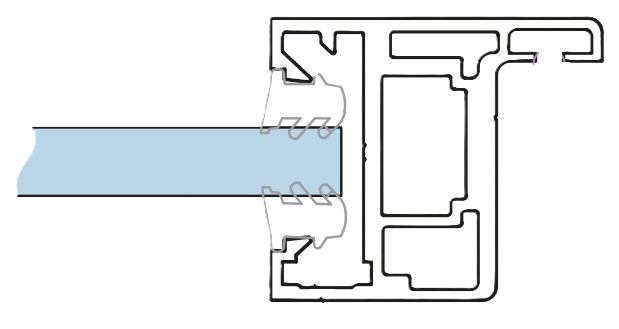

De set is geschikt voor montage tussen vaste glaspanelen van 8 t/m 12,76 mm glas. Voor een correcte aansluiting op deze vaste panelen zijn de bijpassende rubbers benodigd.

Montage en toepassing

Het FRH-deurkader met glazen deur wordt gemonteerd in combinatie met vaste glasprofielen, zoals het 25×25 vaste profiel in combinatie met het 25×25 klikprofiel. Montage is mogelijk tegen vloer, wand en plafond, met of zonder bovenlicht. Het systeem is bedoeld voor binnentoepassingen.

montage-instructie-frh-25×25

Configuratie & accessoires (optioneel)

Dit product wordt volledig geconfigureerd geleverd, met de mogelijkheid om onderstaande onderdelen optioneel mee te bestellen.

Let op: accessoires zijn niet inbegrepen.
De volgende onderdelen kunnen afzonderlijk worden gekozen:

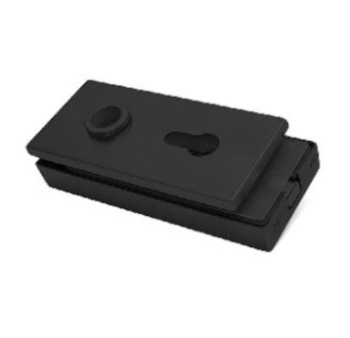

• Slotkast

• Slotplaat

• Cilinder

Zo stel je het complete deurkader met glazen deur samen op basis van de gewenste functie en toepassing.

Belangrijkste technische kenmerken

• Type: deurkader met glazen deur

• Systeem: FRH NUOVA PALERMO

• Materiaal kader: aluminium

• Productie: maatwerk, verstek gezaagd

• Glas: gehard veiligheidsglas (ESG)

• Glasdikte deur: 8 of 10 mm

• Glasdikte vaste wand panelen: 8 t/m 12,76 mm

• Max. hoogte stijlen: 3000 mm

• Max. breedte bovenstijl: 1250 mm

• Voorbewerking: scharniergaten geboord, slotplaat gefreesd
