Klemprofielset Midden 58 mm – Profiel voor dakbeglazing

Klemprofielset Midden 58 mm – Profiel voor dakbeglazing

De klemprofielset midden 58 mm is een aluminium profiel systeem voor het waterdicht en stevig monteren van beglazing op middenbalken van een dakconstructie. Het systeem wordt veel toegepast bij veranda’s, terrasoverkappingen, serres, lichtstraten en andere dakbeglazingsconstructies.

Het profiel wordt op de middenliggers van de onderconstructie gemonteerd. Op het oplegrubber of onderprofiel wordt vervolgens de glasplaat geplaatst, waarna het aluminium afdekprofiel met beglazingsrubbers wordt vastgeschroefd. Optioneel kan een aluminium kliklijst worden toegepast voor een nette afwerking waarbij de schroeven uit het zicht verdwijnen.

Het systeem is geschikt voor montage op zowel houten als aluminium onderconstructies en kan worden toegepast voor verschillende soorten beglazing zoals gelaagd glas, dubbelglas, isolatieglas of polycarbonaat platen.

Afhankelijk van de gewenste toepassing en glasdikte kan worden gekozen uit verschillende samenstellingen van de klemprofielset.

---

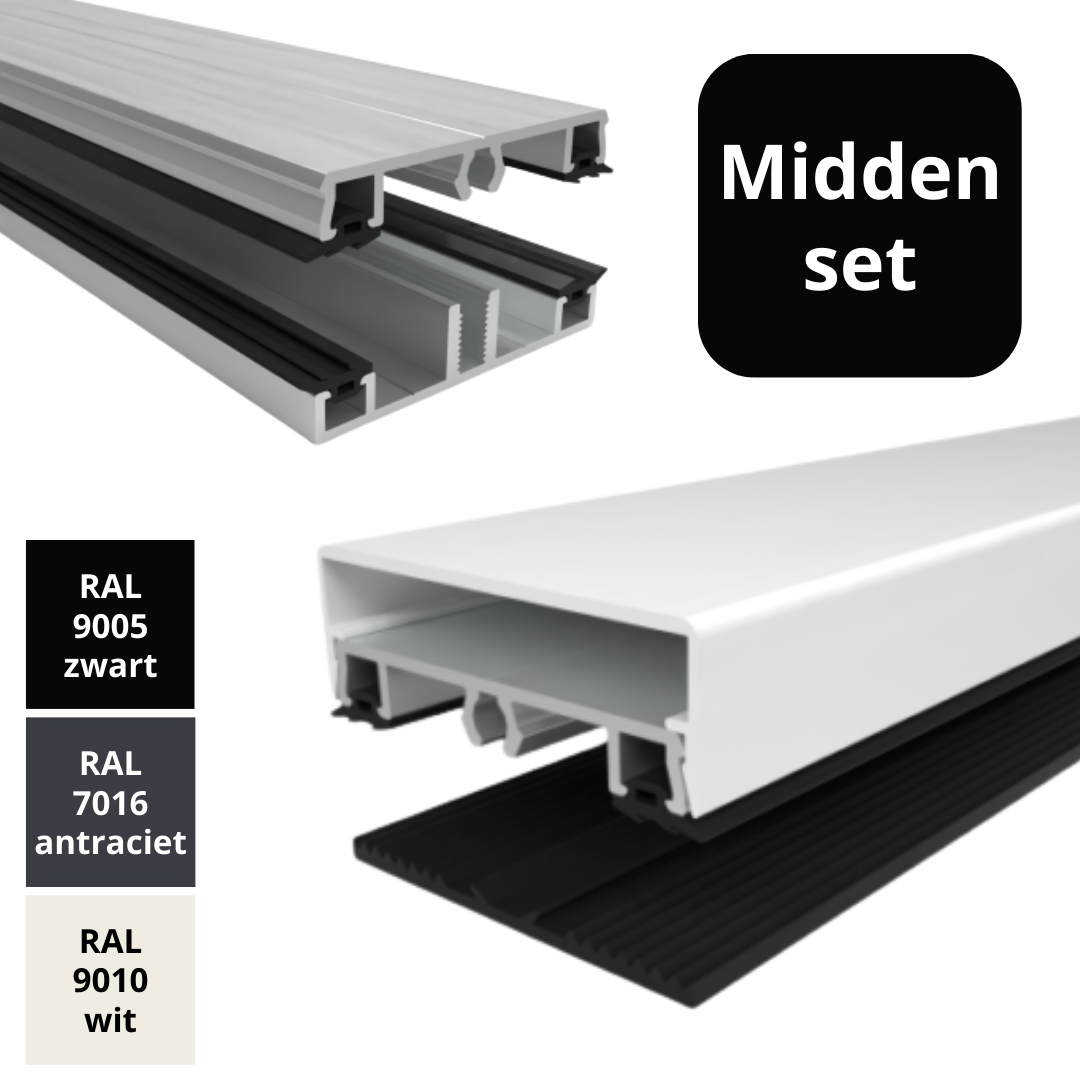

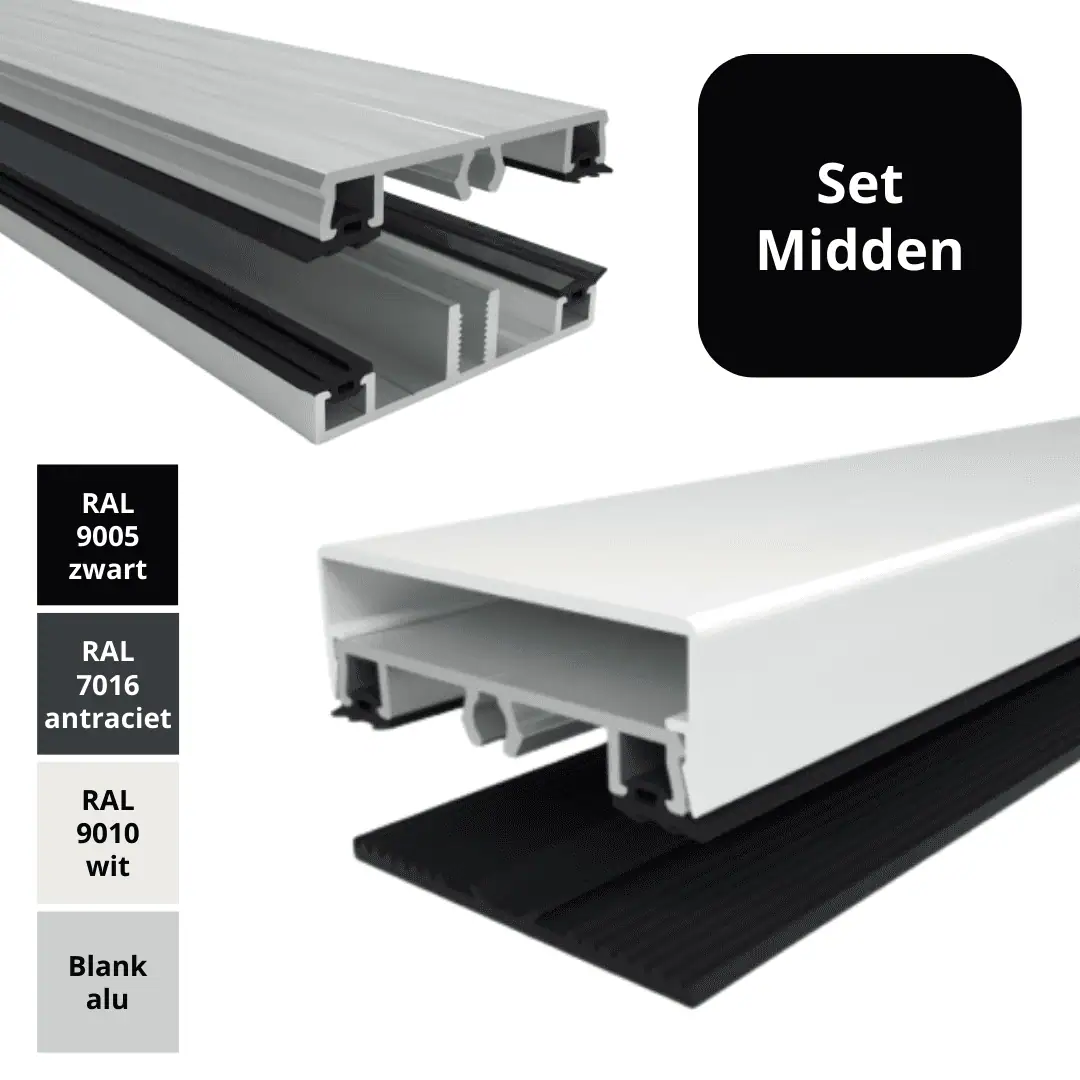

Samenstelling van de klemprofielset

De middenprofielset kan bestaan uit de volgende onderdelen:

Oplegconstructie

• EPDM oplegrubber zwart – 58 mm breed, 3 mm dik
  of

• Aluminium onderprofiel met beglazingsrubbers – 58 mm breed, ca. 7,5 mm hoog

Afdekprofiel

• Aluminium schroefbaar afdekprofiel

• Breedte: 58 mm

• Hoogte: ca. 10 mm

• Voorzien van 2 beglazingsrubbers

Afwerking (optioneel)

• Aluminium kliklijst / sierkliklijst

• Breedte circa 60 mm

• Totale profielhoogte inclusief kliklijst circa 20 mm

• Leverbaar in:

  • RAL 7016 antraciet

  • RAL 9005 zwart

  • RAL 9010 wit

De kliklijst zorgt voor een nette afwerking waarbij de bevestigingsschroeven uit het zicht verdwijnen.

---

Afmetingen

• Profielbreedte: 58 mm

• Breedte inclusief kliklijst: circa 60 mm

• Totale profielhoogte: circa 20 mm (afhankelijk van glasdikte en rubbercompressie)

• Maximale profiel lengte: 7 meter per profiel

Profielen worden op maat in centimeters geleverd.

Tolerantie op profiel lengte:
-2 / +2 mm

---

Glasopleg en montageafstand

Voor een correcte en veilige montage gelden de volgende richtlijnen:

• Geadviseerde glasopleg: minimaal 20 mm

• Minimale afstand glas tot boorgleuf midden profiel: 3 mm

• Dit voorkomt glasbreuk door werking van glas of onderconstructie.

De uiteindelijke profielhoogte kan licht variëren afhankelijk van:

• glasdikte

• compressie van de glasrubbers

• hoe stevig het afdekprofiel wordt vastgeschroefd.

---

Optionele accessoires

De volgende onderdelen zijn optioneel bij te bestellen:

Schroeven

• RVS houtschroef 5 × 70 mm met afdichtingsring (waterdicht)

• RVS profielschroeven M6 voor koppeling van profielen

  • M6 × 25 (voor ca. 5 mm glas)

  • M6 × 30 (voor ca. 10 mm glas)

  • M6 × 35 (voor ca. 16 mm glas)

  • M6 × 45 (voor ca. 25 mm glas)

Eindschotjes (kopse afwerking)

• Laag eindschotje

  • Breedte: 59,5 mm

  • Hoogte: 50 mm

  • Geschikt tot ca. 16 mm glas

• Hoog eindschotje

  • Breedte: 61,5 mm

  • Hoogte: 70 mm

  • Geschikt vanaf ca. 16 mm glas

Vullatten

• Vullat 10 mm

• Vullat 16 mm

Deze worden in de buitenste gleuf geplaatst om het profiel correct te positioneren bij verschillende glasdiktes.

---

Toepassingen

De klemprofielset midden 58 mm is geschikt voor onder andere:

• veranda dakbeglazing

• terrasoverkappingen

• serre beglazing

• lichtstraten

• glazen daken

• wandbeglazing

• videconstructies

Geschikt voor montage van:

• gelaagd glas

• isolatieglas / dubbelglas

• polycarbonaat platen

• andere beglazingssystemen

---

Montage tips

• Het EPDM oplegrubber kan op de onderconstructie worden geniet of gelijmd, zodat het tijdens montage op zijn plaats blijft.

• Schroeven dienen minimaal 40 mm in de houten onderconstructie te worden bevestigd.

• De lengte van het middenprofiel komt doorgaans overeen met de lengte van de glasplaat.

• Voor een correcte glasverdeling wordt een glasopleg van circa 20 mm per zijde aanbevolen.
