Klemprofielset Nokprofiel Lessenaar – Dakbeglazing

Klemprofielset Nokprofiel Lessenaar – Dakbeglazing

De klemprofielset nokprofiel lessenaar is ontwikkeld voor het monteren en afwerken van beglazing in de nok van een lessenaarsdak constructie. Dit profiel zorgt voor een waterdichte afsluiting en betrouwbare klemming van glas op het hoogste punt van een dak met één hellend vlak.

Het systeem wordt gemonteerd op de bovenliggende constructie van een lichtstraat, veranda of overkapping. De beglazing rust op het EPDM oplegrubber, waarna het aluminium afdekprofiel met beglazingsrubbers wordt vastgeschroefd. De afwerking gebeurt met een kliklijst, die de bevestigingen netjes uit het zicht houdt.

Deze profielset is geschikt voor zowel enkel gelaagd glas als isolatieglas en kan worden toegepast op houten en aluminium onderconstructies.

---

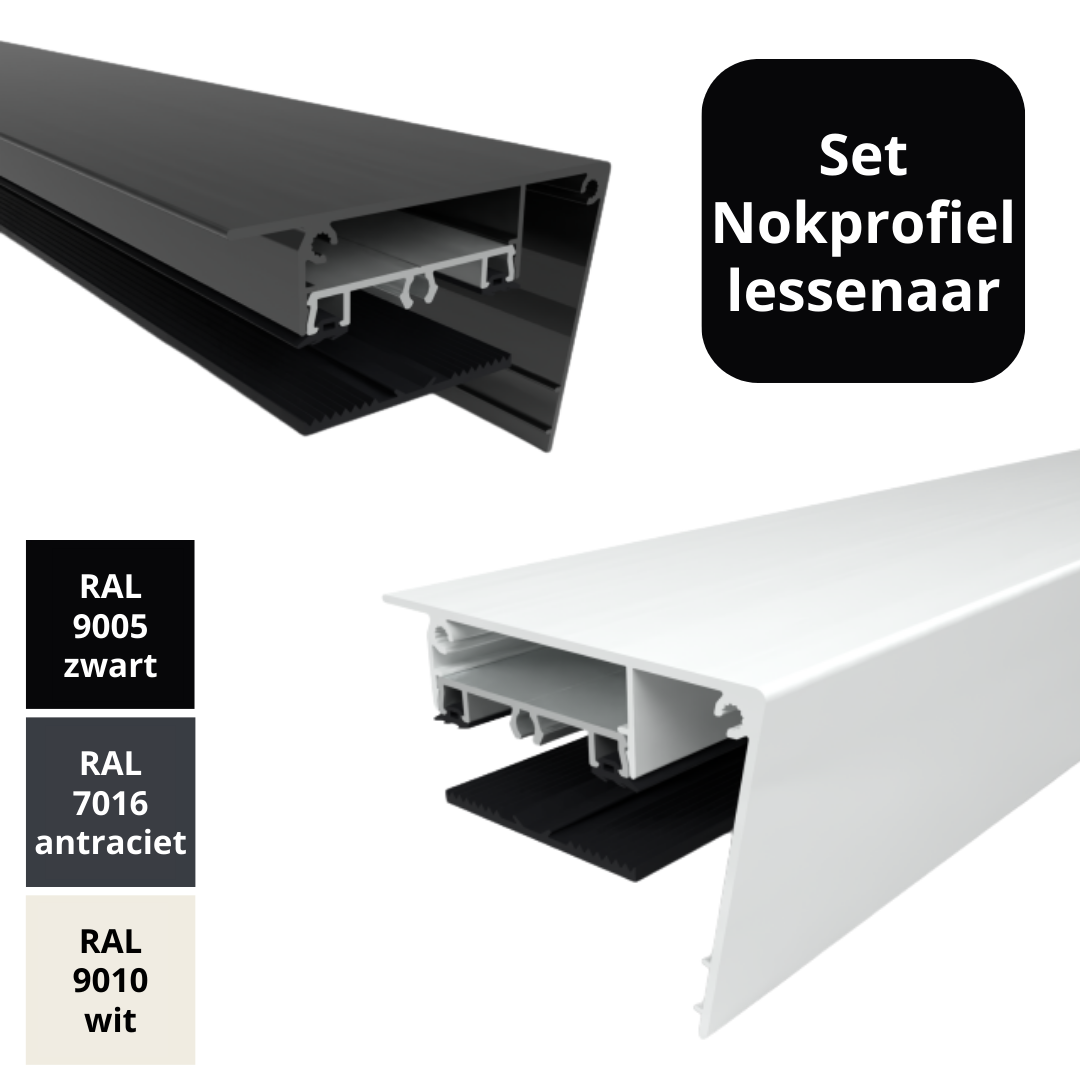

Samenstelling van de set

De nokprofielset bestaat uit:

• EPDM oplegrubber zwart

  • Breedte: 58 mm

  • Dikte: ca. 3 mm

• Aluminium afdekprofiel

  • Breedte: 58 mm

  • Voorzien van beglazingsrubbers

  • Schroefbaar systeem

• Aluminium kliklijst (lessenaarsnok)

  • Breedte: 103,34 mm

  • Hoogte: 72,96 mm

  • Leverbaar in:

    • RAL 7016 antraciet

    • RAL 9005 zwart

    • RAL 9010 wit

---

Afmetingen en eigenschappen

• Maximale lengte: ca. 7000 mm per profiel

• Leverbaar op maat in millimeters

• Tolerantie: -2 / +2 mm

• Glasopleg aanbevolen: 20 mm

• Profielbreedte inclusief rubbers: 58 mm

---

Technische eigenschappen

• Geschikt voor alle types beglazing

• Toepasbaar voor:

  • gelaagd glas

  • isolatieglas

  • polycarbonaat platen

• Schroefbaar systeem → geschikt voor verschillende glasdiktes

• EPDM rubber voorkomt direct contact tussen glas en onderconstructie

• Waterdichte montage bij juiste toepassing van schroeven en rubbers

---

Toepassingen

Geschikt voor:

• lessenaarsdak lichtstraten

• veranda’s en overkappingen

• serres

• glazen daken

• dakramen

Te gebruiken voor de nokafwerking van een dak met één hellend vlak.

---

Isolatieglas toepassing (belangrijk)

Bij toepassing van isolatieglas met opbouw zoals:

• buitenruit (bijv. 6 mm)

• spouw (bijv. 15 mm)

• binnenruit (bijv. gelaagd 44.2)

wordt een overlapconstructie toegepast om koudebruggen te voorkomen.

Advies:

• werk met een overlap van ca. 120 mm

• buitenruit loopt door voor afwatering

• binnenruit en spouw eindigen op de onderconstructie

---

Montage en aandachtspunten

• Oplegrubber kan worden bevestigd met kit of RVS nietjes

• Schroeven dienen minimaal 40 mm in de onderconstructie te grijpen

• Schroeven plaatsen:

  • 10 cm vanaf de rand

  • daarna elke 30 cm

• Houd minimaal 3 mm afstand tot de boorgleuf in het profiel (i.v.m. werking en glasbreuk)

---

Optioneel bij te bestellen

• Eindkapjes / eindschotjes

• Vullatten voor glasdikte correctie

• RVS houtschroeven 5 × 70 of 6 x 100 mm met afdichtingsring

---

Belangrijke informatie

• Geschikt voor montage op hout en aluminium

• Kliklijst zorgt voor afwerking zonder zichtbare schroeven

• Profielen worden op maat geproduceerd
