Klemprofielset Nokprofiel Zadeldak – Dakbeglazing

Klemprofielset Nokprofiel Zadeldak – Dakbeglazing

De klemprofielset nokprofiel zadeldak is speciaal ontwikkeld voor het monteren en afwerken van beglazing in de nok van een zadeldakconstructie, zoals bij lichtstraten, veranda’s en serres. Dit profiel zorgt voor een waterdichte afsluiting en stevige klemming van glas op het hoogste punt van het dak.

De set wordt gemonteerd op de nokbalk van de onderconstructie. Op het EPDM oplegrubber wordt het glas geplaatst, waarna het aluminium afdekprofiel met beglazingsrubbers wordt vastgeschroefd. Voor een strakke afwerking wordt een kliklijst toegepast, die de bevestigingen afdekt en zorgt voor een nette uitstraling.

Door de specifieke vorm en helling van het profiel (10 graden) sluit het perfect aan op de twee glasvlakken van een zadeldak. Het systeem is geschikt voor zowel enkel gelaagd glas als isolatieglas en kan worden toegepast op houten of aluminium constructies.

---

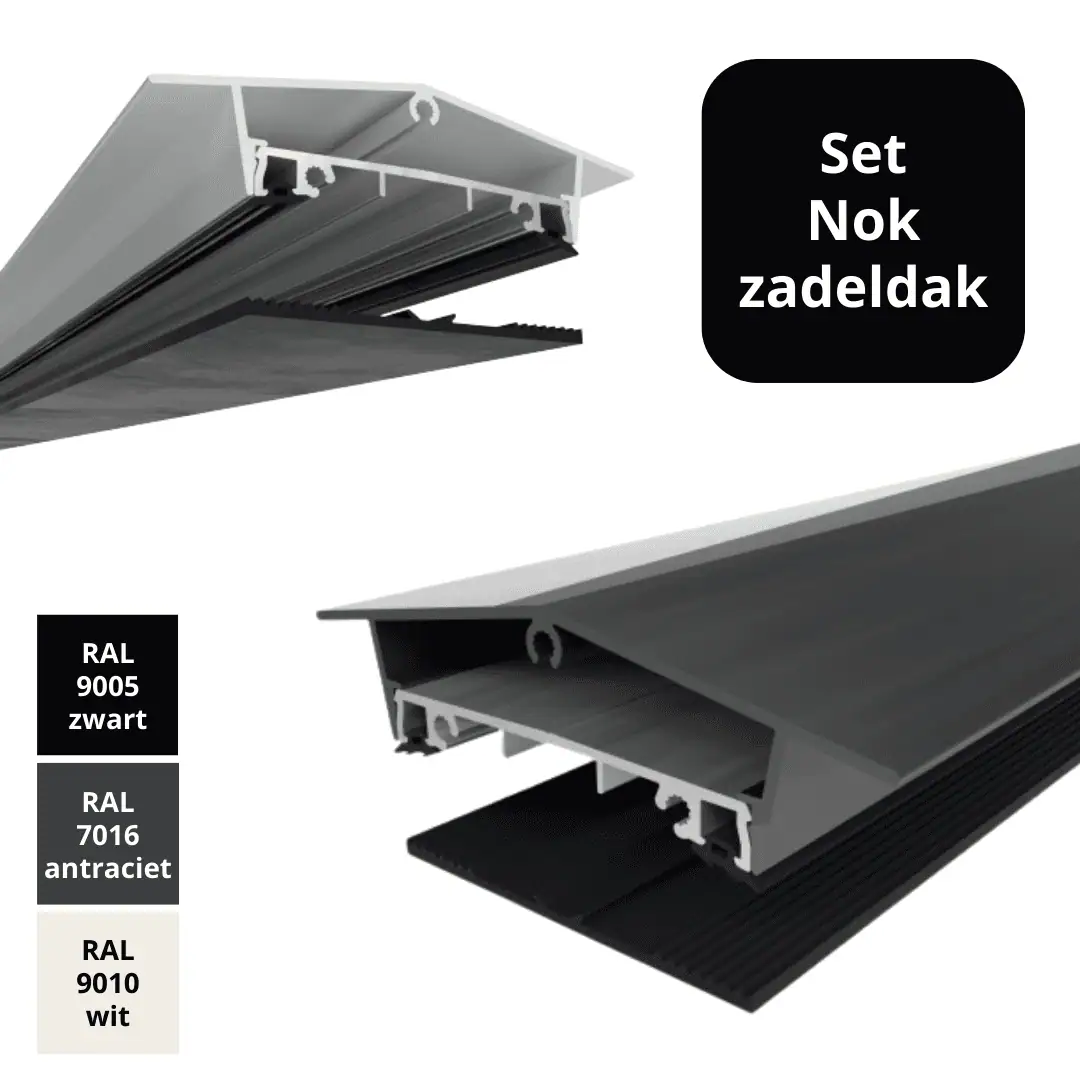

Samenstelling van de set

De nokprofielset bestaat uit:

• EPDM oplegrubber zwart

  • Breedte: 78 mm

  • Dikte: ca. 3 mm

• Aluminium afdekprofiel

  • Breedte: 78 mm

  • Voorzien van beglazingsrubbers

  • Uitvoering met ca. 10° helling (zadeldak)

• Aluminium nok kliklijst

  • Breedte: ca. 110 mm

  • Hoogte midden: ca. 30 mm

  • Hoogte zijkant: ca. 20 mm

  • Leverbaar in:

    • RAL 7016 antraciet

    • RAL 9005 zwart

    • RAL 9010 wit

---

Afmetingen en eigenschappen

• Maximale lengte: 7050 mm per profiel

• Leverbaar op maat in millimeters

• Tolerantie op lengte: -2 / +2 mm

• Glasopleg aanbevolen: 20 mm

• Glas ligt circa 15 mm onder het nokprofiel

• Geschikt voor verschillende glasdiktes (afhankelijk van schroeflengte)

---

Technische eigenschappen

• Geschikt voor alle types beglazing

• Toepasbaar voor:

  • gelaagd glas

  • isolatieglas

  • polycarbonaat platen

• Schroefbaar systeem, geschikt voor diverse glasdiktes

• EPDM rubber voorkomt direct contact tussen glas en onderconstructie

• Waterdichte montage in combinatie met juiste schroeven en rubbers

---

Toepassingen

Deze nokprofielset is geschikt voor:

• zadeldak lichtstraten

• veranda dakbeglazing

• terrasoverkappingen

• serres

• glazen daken

Let op: een zadeldak heeft twee glasvlakken, in tegenstelling tot een lessenaarsdak (één zijde).

---

Montage en aandachtspunten

• Oplegrubber kan worden bevestigd met kit of RVS nietjes

• Schroeven dienen minimaal 40 mm in de onderconstructie te grijpen

• Schroeven plaatsen:

  • 10 cm uit de rand

  • daarna elke 30 cm

• Midden- en zijprofielen sluiten aan op de nok – zorg dat de rubbers goed aansluiten voor waterdichtheid

---

Optioneel bij te bestellen

• Nok eindkapjes (2 stuks)

• RVS houtschroeven 5 × 70 of 6 x 100 mm met afdichtingsring

• Eindschotjes voor afwerking

---

Belangrijke informatie

• De set wordt exclusief schroeven geleverd

• Geschikt voor montage op hout en aluminium

• Kliklijst zorgt voor een afwerking zonder zichtbare schroeven

• Profielen worden op maat geproduceerd
