Klemprofielset Zijkant 58 mm – Profiel voor dakbeglazing

De klemprofielset zijkant 58 mm is bedoeld voor het water- en winddicht monteren en afwerken van beglazing aan de zijkanten van een dakconstructie. Het profiel wordt toegepast bij onder andere veranda’s, terrasoverkappingen, serres en lichtstraten.. Ook kan dit profiel aan de bovenzijde worden toegepast bij een vrijstaande constructie, wanneer er geen muurprofiel of nokprofiel nodig is.

Het systeem bestaat uit een aluminium profielopbouw waarbij de glasplaat op een EPDM oplegrubber of aluminium onderprofiel wordt geplaatst. Vervolgens wordt het afdekprofiel vastgeschroefd en kan het geheel optioneel worden afgewerkt met een kliklijst met verlengde lip. Deze kliklijst zorgt voor een nette afwerking en dekt de bevestigingen af.

Afhankelijk van de gekozen configuratie kan de zijkantset worden uitgevoerd met:

• oplegrubber + afdekprofiel
  of

• onderprofiel + afdekprofiel

Daarnaast wordt gewerkt met een vullat 8, 10 of 16, zodat verschillende glasdiktes correct opgesloten kunnen worden. Door meerdere vullatten te combineren, kan het profiel op verschillende glasdiktes worden afgestemd.

De profielset is geschikt voor montage op zowel houten als aluminium onderconstructies. Bij montage op hout worden doorgaans RVS houtschroeven 5 × 70 of 6 x 100 mm met afdichtingsring toegepast. Bij montage met onderprofiel kunnen ook RVS profielschroeven M6 worden gebruikt, afhankelijk van de gekozen beglazing en profielopbouw.

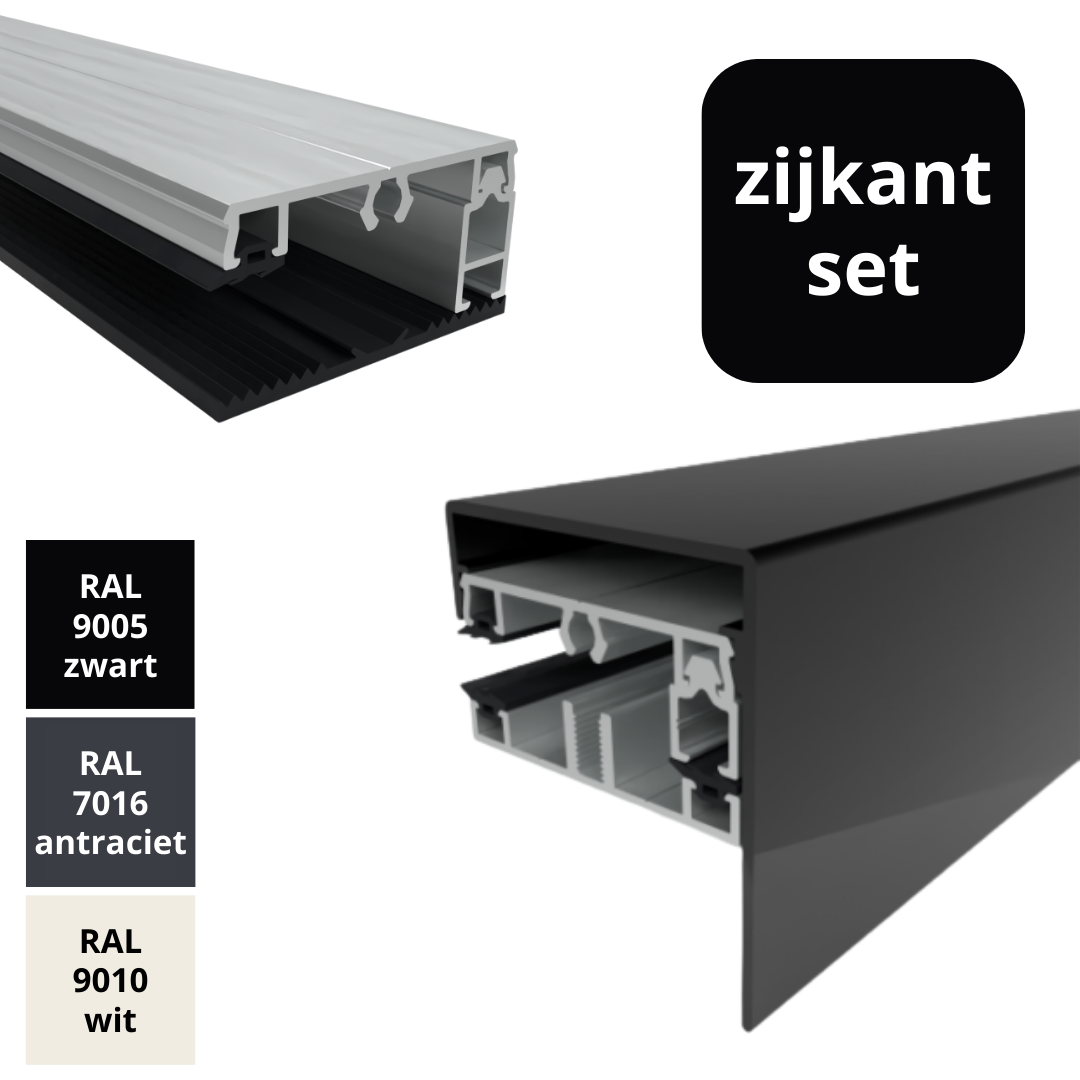

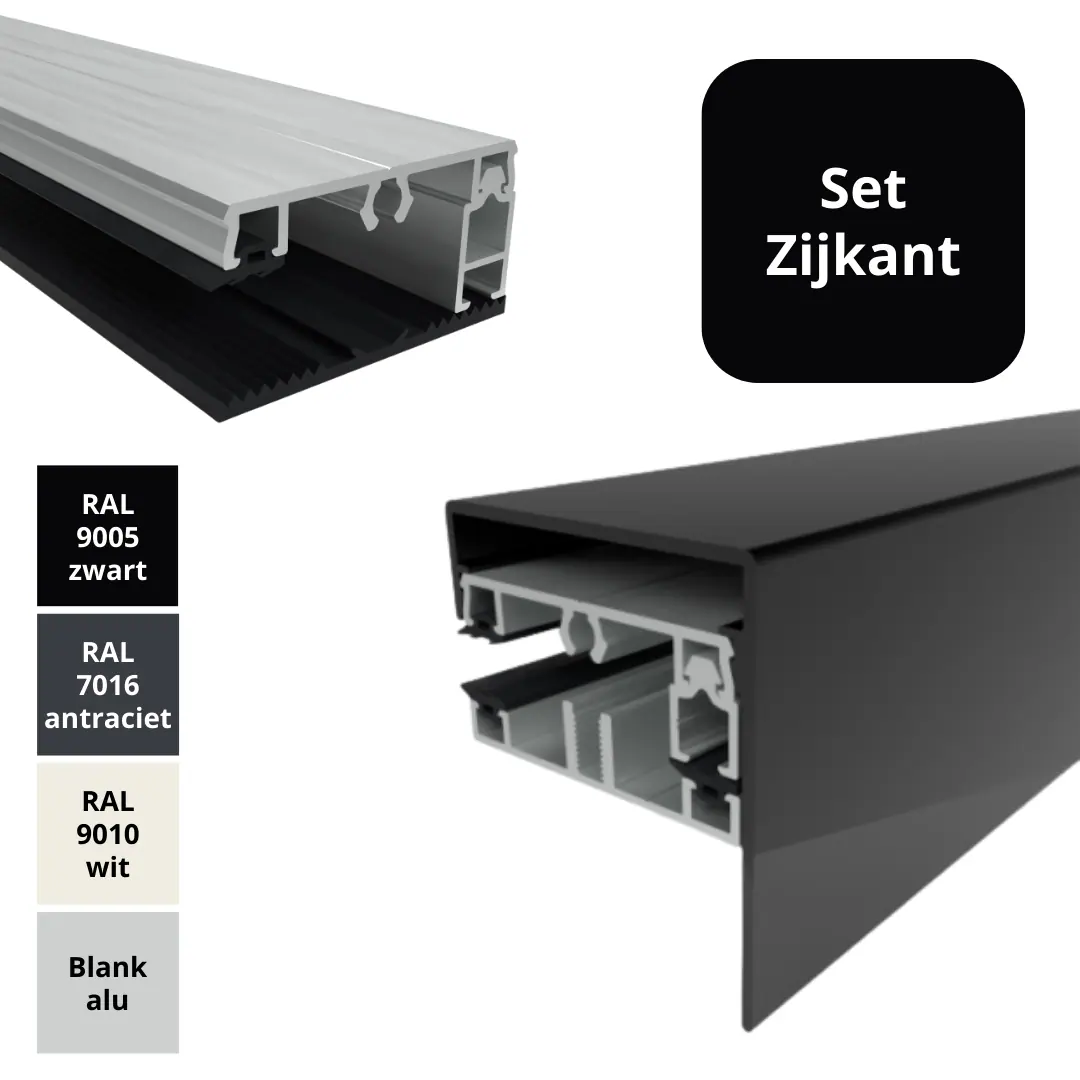

Samenstelling van de klemprofielset

De zijkant profielset kan uit de volgende onderdelen bestaan:

Basisonderdelen

• EPDM oplegrubber zwart, 58 mm breed
  of

• Aluminium onderprofiel, 58 mm breed, ca. 7,5 mm hoog, met glasrubbers

Afdekprofiel

• Aluminium afdekprofiel, schroefbaar

• Breedte: 58 mm

• Met 1 beglazingsrubber aan glaszijde

• Aan buitenzijde ruimte voor vullat

Vullat

• Vullat 8

• vullat 10

• vullat 16

De vullatten zijn koppelbaar en kunnen worden gecombineerd om op de juiste glasdikte uit te komen.

Afwerking

• Aluminium kliklijst zijkant / bovenzijde met verlengde lip

• Leverbaar in:

  • RAL 7016 antraciet

  • RAL 9005 zwart

  • RAL 9010 wit

Afmetingen

• Breedte afdekprofiel: 58 mm

• Breedte kliklijst: ca. 61 mm

• Hoogte kliklijst met lange lip: ca. 70 mm

• Maximale lengte: 7000 mm tot 7050 mm

• Leverbaar op maat in milimeters

Tolerantie op opgegeven profiel lengte:
-2 / +2 mm

Technische eigenschappen

• Geschikt voor alle types beglazing

• Geschikt voor gelaagd glas, dubbelglas en zwaardere glasopbouwen

• Schroefbaar systeem, daardoor toepasbaar voor verschillende glasdiktes

• Glasopleg geadviseerd op 20 mm

• Profielbreedte inclusief glasrubbers: 58 mm

• Houd minimaal 3 mm afstand tussen glas en boorgleuf om breuk door werking van glas of hout te voorkomen

• Bij toepassing als vrijstaande bovenzijde dienen de hoeken goed te worden afgesloten met eindschotjes en goed aansluitende rubbers

Toepassingen

De klemprofielset zijkant 58 mm is geschikt voor:

• zijkanten van veranda dakbeglazing

• zijkanten van terrasoverkappingen

• serres

• lichtstraten

• glazen daken

• vrijstaande bovenzijde van dakconstructies

Bij toepassing aan de bovenzijde van een vrijstaande constructie dient het profiel over de volledige buitenmaat van de constructie te worden genomen, zodat ook de hoeken correct kunnen worden afgewerkt.

Montage en aandachtspunten

• Het oplegrubber kan op de onderconstructie worden geniet of verlijmd om het netjes op zijn plaats te houden.

• Bij montage op hout wordt geadviseerd de schroef minimaal 40 mm in het hout te laten grijpen.

• De rubbers van zijkanten en bovenzijde moeten in de hoeken goed op elkaar aansluiten voor een waterdichte afwerking.

• Indien nodig kan in de hoek nog een klein puntje kit worden aangebracht.

• Voor de kopse afwerking kunnen eindschotjes worden toegepast.

• Indien de standaard vullat niet aansluit op de glasdikte, kunnen extra 10 mm of 16 mm vullatten worden gecombineerd of kan een passende houten lat worden toegepast.

Optioneel bij te bestellen

• RVS houtschroef 5 × 70 mm met afdichtingsring

• RVS houtschroef 6 × 100 mm met afdichtingsring

• Eindschotje laag

• Eindschotje hoog

Belangrijke informatie

• Kliklijst is afhankelijk van gekozen uitvoering

• Eindschotjes en schroeven zijn optioneel

• Geschikt voor montage op hout en aluminium framewerk

• Levertijd afhankelijk van maatvoering en uitvoering
