Glasprofiel glazen wand Klem-klikprofiel Aluminium – Zwart Steellook – RVS look

Montagevideo klem- klikprofiel met glas in een nis. Dit zijn de principes die ook gelden voor glas tot de vloer/grond.
zie ook de 2e afbeelding waarop je duidelijk de opbouw met de glasblokjes en het rubber ziet!

Glasaftrek is 14 mm per profiel per zijde.
(binnenwerks in het horizontaal profiel op de vloer komen de glasblokjes uit het montagesetje die meegeleverd worden, waar het glas op staat).
Als het profiel rondom als een ‘kozijn’ een glaspaneel komt, trek dan per breedte en hoogte 28 mm van de glasmaat af.

---

Een klem-klikprofiel voor het monteren van glas is veel gemakkelijker dan met een normaal U-profiel. Hiermee hoef je het glas er namelijk niet overheen te tillen én is er geen kit benodigd omdat je het glas met rubbers vastzet. Ook is deze goed te gebruiken als kozijnprofiel voor verticale wandbeglazing.

De glasprofielen en de steellook strippen zijn apart te bestellen voor een complete look van het klikprofiel. Zo maakt u in een handomdraai eenvoudig uw eigen zijwandbeglazing overkapping, veranda, serre, afdak, kapschuur, panelen in en naast douche of binnendeuren, tussenwand glasafscheiding, roomdivider en windschermen.
Voor toepassing zowel binnen als buiten geschikt.

• Wil je een glazen wand met een hoek (of meerdere hoeken) maken met dit profiel?
  Dat kan uitstekend. Neem dan de bevestigingsblokjes die je in het profiel plaatst op gelijke hoogte de 2 profielen waarvan 1 met de rug tegen de zijkant van het andere profiel gemonteerd worden. Dit kan ook met dubbelzijdige glastape of lijmkit maar is dan niet meer demontabel zonder schade te maken. Het is wel demontabel met de bevestigingsblokjes toepassing.

Klem-klik profiel doorsnede opbouw

Dit glasprofiel wordt geleverd inclusief de glasrubbers en kliklat voor water- en winddichte montage van glas aan de muur, plafond en vloer – per 2 x 299 cm of per 600 cm en is geschikt voor zowel enkel glas 8, 10 of 12 mm als enkel gelaagd veiligheidsglas 44.2 / 55.2 / 66.2. Gelaagd glas is doorvalveilig glas en is tevens geluidswerend en inbraakwerend.

Afmeting profiel is 25 x 25 x 1.5 mm en keuze uit verschillende glasrubbers voor glasdikte:
– 8 mm of 44.2 (8.74 mm) bij glaspaneel van max B 850 tot H 2000 mm
– 10 mm of 55.2 (10.74 mm) bij glaspaneel van max B 2000 tot H 2700 mm
– 12 mm of 66.2 (12.74 mm) bij glaspaneel van max B 3000 tot H 3250 mm

---

GLASMATEN EN AFWERKING TIPS

– Breedte per glasmaat wordt geadviseerd op maximaal 85 cm en met elkaar te verbinden met de H-pofiel of tape in deze categorie.
– De glasdikte 44.2 (8.74 mm glasdikte) is voor een glasafmeting tot 85 cm x 200 cm goed geschikt.
– De glasdikte 55.2 (10.74 mm) en 66.2 (12.74 mm) is voor grotere glasmaten.
(55.2 tot 2000 breedte en 2700 mm hoogte, daarna 66.2) en zwaardere windbelasting op hogere etages, buiten bebouwde kom en kustgebieden, de aangeraden glasdikte.
– Verbinden van de glaspanelen onderling voor de verticale verbinding gebeurt met het H-profiel of de megasterke Tesa glastape welke ook in deze categorie zijn te vinden.
– Over die naden kunt u de Steellook strip weer aanbrengen. Dit is niet noodzakelijk voor de stevigheid of waterdichtheid.
– Polyslijpen van de randen rondom is zonder de steellookstrip wel noodzakelijk. Met de steellookstrip over de verticale randen is deze prima afgewerkt en is er geen polyslijpen nodig.
– Het kozijn rondom voor de waterdichte montage van het glas wordt gevormd door het Klem-/klikprofiel dat u zelf op maat zaagt (in de hoeken verstek) en vastschroeft op het verandahout. Een horizontale balk over de straat heeft u daarbij ook nodig zodat het rondom eenvoudig op hout gemonteerd kan worden.

---

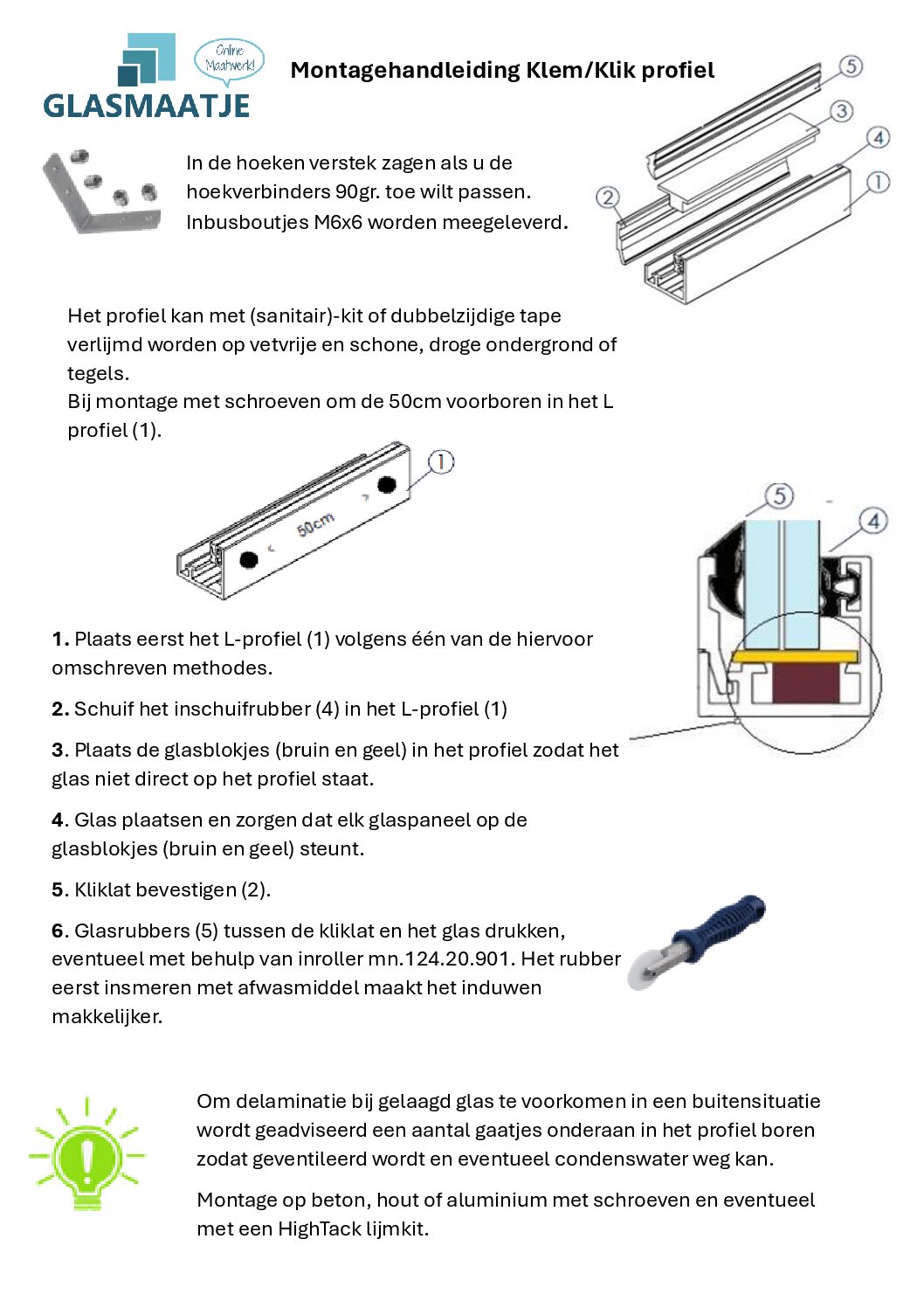

Montage handleiding klem-/klikprofiel in combinatie met glas

1. U meet, zaagt en plaatst eerst het L-profiel in de nis of het kozijn.

klem-klik profiel doorsnede opbouwEvt. in verstek (schuine hoeken) gezaagd, zodat u de hoekverbinders 90 graden kan toepassen. Als u de profielen recht zaagt vervallen de 90 graden verbinders.
Het profiel zelf kan gemonteerd met (sanitair)kit verlijmt op vetvrije en schone ondergrond/tegels, dan hoeft u niet te boren. Tevens is boren altijd een prima montage methode, waarbij u in het profiel een aantal gaatjes voorboort op 50 cm van elkaar (waarbij u in een natte ruimte/omgeving eventueel nog wat kit op het gaatje of de schroef doet).

TIP Belangrijk is dat het profiel waterpas op de vloer/vloerbalk gemonteerd wordt om te voorkomen dat de glaspanelen gaan wijken, het glastape ertussen kan losse panelen dan sterk met elkaar verbinden.

2. U plaats als eerste het smallere rubber in het bestemde gleufje in het profiel.

3. De meegeleverde blokjes (70montageset) plaatst u op de bodem in het horizontale profiel op de vloer/grond (eerste de smalle bruine blokjes en daarop de gele blokjes) zodat het glas niet op het harde alu-materiaal onder spanning komt te staan.
Per glasplaat zijn 2 setjes (bruin en geel) onder het glas benodigd. (in 1 montageset zijn 4 setjes aanwezig).

4. Dan plaatst u het glas in het profiel op de blokjes tegen het reeds geplaatste dunnere rubber van het L-profiel. Let op dat het glas niet valt zolang 5 en 6 nog niet zijn gedaan.

5. Dan plaatst/klikt u het aluminium pootje/kliklat in het profiel (trek eerst de plastic strip aan de binnenzijde van de kliklijst af).

6. Als laatste drukt u stevig het dikkere glasrubber (dikte is afhankelijk van de gekozen glasdikte en past altijd) tussen profiel en glas waardoor het glas stevig wind- en waterdicht vast komt te staan.
